Momenteneinwirkung

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Einwirkungen- Momente anwählen.

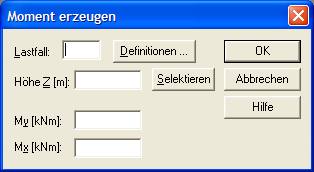

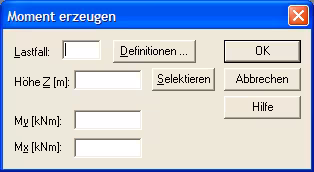

Momenteneinwirkung
Mit Hilfe dieses Dialoges ist es möglich, Momente, die um die X- und/oder die Y-Achse drehen, zu definieren.

Lastfall

Geben Sie hier die Nummer des Lastfalles ein, dem dieses Moment zugeordnet werden soll.

Definition

Wenn Sie diese Befehlsschaltfläche betätigen, erscheint je nach eingestellter Berechnungsnorm ein Dialog zur Definition von Lastfällen. Hier stellen Sie die Zugehörigkeit dieses Lastfalles zu einer bestimmten Lastart (Eigengewicht, Nutz, Wind etc.) und weitere Dinge festlegen müssen.
Für jeden neuen Lastfall, den Sie verwenden wollen, müssen Sie diese Befehlsschaltfläche betätigen.

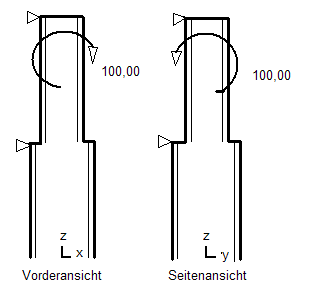

 Momenteneinwirkung Graphik
Folgende Dialoge stehen zur Lastfalldefinition zur Verfügung:
  • Lastfalldefinitionen DIN 1045(88)
  • Lastfalldefinitionen EC 2
  • Lastfalldefinitionen DIN 1045(01)
  • Lastfalldefinitionen DIN 18800/81
  • Lastfalldefinitionen DIN 18800/90

Höhe Z [m]

Geben Sie hier die Angriffshöhe der Momente ab Unterkante der Stütze an. Es ist nicht zulässig, Momente oberhalb des Stützenkopfes zu definieren.

My [kNm]

Geben Sie hier die Größe des Momentes um die Y-Achse an. Es wird in der Vorderansicht am Bildschirm dargestellt. Ein positives Moment um die Y-Achse dreht im Uhrzeigersinn.

Mx [kNm]

Geben Sie hier die Größe des Momentes um die X-Achse an. Es wird in der Seitenansicht am Bildschirm dargestellt. Ein positives Moment um die X-Achse dreht entgegen dem Uhrzeigersinn.
Es ist zulässig, das Moment nur um eine Achse zu definieren. Beide Werte dürfen aber nicht Null sein.
