Max. Nachweise Th. II .O. DIN 1052

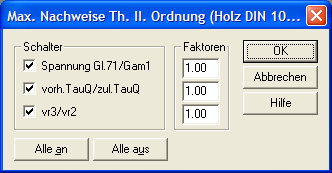

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Max. Nachweise Th. II. O. bei eingestellter Norm DIN 1052 auswählen. Es wird die Einhüllende aus allen Lastfallkombinationen dargestellt.
Max. Nachweise Th. II .O. DIN 1052
Auf diesem Dialog können Sie auswählen, welcher Verlauf dargestellt werden soll. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Kurvenverläufe festlegen.
Über den Befehl Werkzeuge – Optionen - Schalter können Sie einstellen, ob Kurvenverläufe, deren Werte alle Null sind, dargestellt werden sollen oder nicht.
Alle Ergebnisse werden als Verhältniswerte vorhandener zu zulässiger Spannungen dargestellt.

Spannung Gl 71 / Gam1

Verhältniswert dividiert durch Gamma1

vorhTauQ / zulTauQ

Verhältniswert der vorhandenen zu den zulässigen Schubspannungen

vr2 / vr1

Verhältniswert der Verformungen, Gamma2 fache Belastung / Gamma1 fache Belastung

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung aller Kurven oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Verläufe separat ein- und ausschalten.
