Lastübernahme

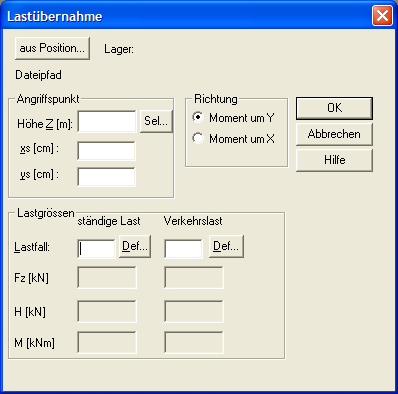

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Einwirkungen- Lastübernahme anwählen.
Lastübernahme
Mit Hilfe dieses Dialoges definieren Sie Einwirkungen aus Lastübernahmen (aus Xdur oder Xdach).

aus Position

Wenn Sie diesen Schalter betätigen, haben Sie die Möglichkeit auszuwählen und einzustellen von welcher Position und von welchem Lager die Einwirkungen übernommen werden sollen. Bei Betätigung des Schalters erscheint der Dialog Lastübernahme

Lager

Hier erscheint zur Kontrolle der eingestellte Lagernahme, des Lagers, welches zur Lastübernahme auf dem Dialog Lastübernahme ausgewählt wurde.

Fz [kN]

Geben Sie hier die Einwirkungsgröße an. Positive Einwirkungen wirken entgegen der positiven Z-Achse. Sie werden am Bildschirm von oben nach unten wirkend eingezeichnet. Der Wert muss ungleich Null sein.
Einwirkungen, die Zug in der Stütze erzeugen, sind negativ einzugeben.

xs, ys [cm]

Falls der Lastangriffspunkt nicht identisch mit der Stützenachse an dieser Stelle ist, so kann hier ein Versatzmaß gegenüber der Stützenachse in X- und in Y-Richtung definiert werden. Diese Verschiebungen sind positiv, wenn sie in die positiven Achsrichtungen eingegeben werden.
Falls diese Versatzmaße definiert werden, wird die Stütze zusätzlich noch mit einem Exzentrizitätsmoment belastet.

Richtung

Über diese Radioschalter legen Sie fest, um welche Achse die Momente und die Horizontalkräfte wirken sollen.
Wenn die Momente um die Y-Achse drehen sollen, so wirken die Horizontalkräfte in die Y-Richtung. Dies ergibt sich aus der Auflagerdefinition von XDUR.

Lastgrößen

In den folgenden Feldern werden die übernommenen Lastgrößen angezeigt. Diese werden in zwei Lastfällen getrennt angegeben.
Die ersten sind die minimal auftretenden Lasten, die zweiten sind die Differenz aus den größten zu den kleinsten auftretenden Lasten.
Die Summe von beiden ergibt somit die maximale Belastung.

Lastfall

Geben Sie hier die Nummer der beiden Lastfälle ein, dem diese zugeordnet sein sollen.
