Lastfalldefinitionen DIN 1052

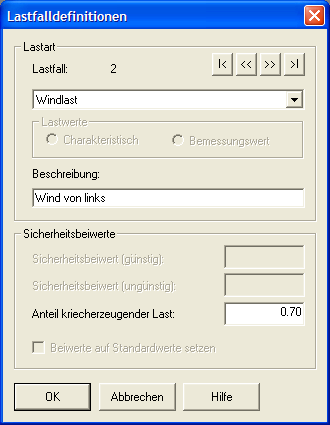

Dieser Dialog kann nicht aus dem Hauptmenü von XKSN ausgewählt werden. Er erscheint immer dann, wenn Sie auf dem Dialog zur Erzeugung oder Änderung einer Einwirkung die Befehlsschaltfläche Lastfall- Definition anwählen.
Lastfalldefinitionen DIN 1052
Jede einzelne Einwirkung muss in XKSN einem Lastfall zugeordnet werden. Natürlich können auch mehrere unterschiedliche Einwirkungen in einem Lastfall wirken. Die einzelnen Lastfälle werden vor der Berechnung zu Lastfallkombinationen zusammengefasst. Diese Kombinationen werden dann alle einzeln unabhängig voneinander berechnet. Die Lastfallkombinationen können entweder von Ihnen manuell festgelegt, oder von XKSN automatisch ermittelt werden.
Wenn Sie die einzelnen Kombinationen selber zusammenstellen wollen, müssen Sie Einwirkungen, die sich gegenseitig ausschließen(Wind von links und rechts), unterschiedlichen Lastfällen zuordnen. Dasselbe gilt, wenn XKSN die Kombinationen automatisch ermitteln soll.

Lastfall

Hier wird die Nummer des gerade bearbeiteten Lastfalles angezeigt. Über die Befehlsschaltflächen rechts von diesem Feld können Sie einen anderen als den gerade angezeigten bearbeiten.

Schaltflächen<>

Mit Hilfe dieser Schaltflächen können Sie zu einer anderen Lastfällen wechseln.

Lastart

Über die Einstellung der Lastart ermittelt XKSN den erforderlichen Teilsicherheitsbeiwert nach DIN1055-1.

Ständige Einwirkungen

Wenn Sie einen ständigen Lasttyp auswählen (z.B. Eigengewicht, Dachlast etc.) wird dieser Lastfall automatisch in jeder Kombination, die XKSN selbständig generiert, mitberücksichtigt. Wenn Sie eigene Kombinationen definieren, müssen Sie auch die ständigen Einwirkungen in ihre Kombination mit aufnehmen.

Nutzlasten

Wenn Sie einen Lasttyp als Nutzlast auswählen (z.B. Nutzlast auf Decken von Wohnräumen, Schneelast etc.) werden jeweils zwei Kombinationen erzeugt. Eine inklusive dieses Lastfalles und eine ohne diesen. Wenn Sie eigene Kombinationen definieren, müssen Sie selbst entscheiden, ob sie die Einwirkungen aus diesem Lastfall in ihre Lastfallkombinationen mit aufnehmen wollen oder nicht.

Windlast

Wenn Sie den Lasttyp Windlast auswählen, werden jeweils zwei Kombinationen erzeugt. Eine inklusive dieses Lastfalles und eine ohne diesen. Zusätzlich erkennt XKSN auch, ob Sie Windlasten in entgegengesetzter Richtung definiert haben (z.B. Wind von links und Wind von rechts). Wenn Sie diese beiden Windlasten in unterschiedlichen Lastfällen definieren, erzeugt XKSN Kombinationen, in denen sich diese beiden Lastfälle gegenseitig ausschließen. Wenn Sie eigene Kombinationen definieren, müssen Sie selber entscheiden, ob sie die Einwirkungen aus diesem Lastfall in ihre Lastfallkombinationen mit aufnehmen wollen oder nicht.
Wenn an Ihrer Stütze Windeinwirkungen aus allen vier Richtungen wirken, müssen Sie jeder Richtung einen eigenen Lastfall zuordnen. Nur dann kann XKSN die automatische Kombinationsbildung korrekt durchführen.

Beschreibung

In diesem Feld kann eine Beschreibung des Lastfalles erfolgen, wie z.B. Wind von links. Dieser Text erscheint dann im Ergebnisprotokoll.
