Lastfalldefinitionen DIN 1045(01)

Dieser Dialog kann nicht aus dem Hauptmenü von XKSN ausgewählt werden. Er erscheint immer dann, wenn Sie auf dem Dialog zur Erzeugung oder Änderung einer Einwirkung die Befehlsschaltfläche Lastfall- Definition anwählen.

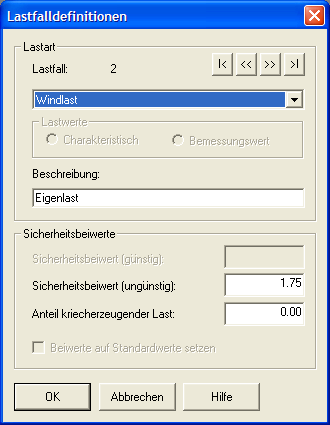

Lastfalldefinitionen DIN 1045(01)
Jede einzelne Einwirkung muss in XKSN einem Lastfall zugeordnet werden. Natürlich können auch mehrere unterschiedliche Einwirkungen in einem Lastfall wirken. Die einzelnen Lastfälle werden vor der Berechnung zu Lastfallkombinationen zusammengefasst. Diese Kombinationen werden dann alle einzeln unabhängig voneinander berechnet. Die Lastfallkombinationen müssen, bei Erzeugen- Kombinationen- Numerisch von Ihnen manuell festgelegt.
Wenn Sie die einzelnen Kombinationen zusammenstellen, müssen Sie Einwirkungen, die sich gegenseitig ausschließen (Wind von links und rechts), unterschiedlichen Lastfällen zuordnen.

Lastfall

Hier wird die Nummer des gerade bearbeiteten Lastfalles angezeigt. Über die Befehlsschaltflächen rechts von diesem Feld können Sie einen anderen als den gerade angezeigten bearbeiten.

Schaltflächen <>

Mit Hilfe dieser Schaltflächen können Sie zu einer anderen Lastfällen wechseln.

Lastart

Über die Einstellung der Lastart ermittelt XKSN den erforderlichen Teilsicherheitsbeiwert nach DIN1055-1.

Lastwerte

Hier stellen Sie ein ob der Lastfall mit seine Charakteristischen (mit Teilsicherheitsbeiwerte) oder mit Bemessungswerten bei den Lastfallkombinationen berücksichtigt werden soll. Sie sollten es auf Bemessungswert umstellen, wenn Sie Einwirkungen eingeben, die schon Teilsicherheitsbeiwerte enthalten. (z.B. bei einer Lastübernahme)

Beschreibung

In diesem Feld kann eine Beschreibung des Lastfalles erfolgen, wie z.B. Wind von links. Dieser Text erscheint dann im Ergebnisprotokoll.

Anteil kriecherzeugender Last

In diesem Feld geben Sie an, wie groß der Anteil aller Einwirkungen dieses Lastfalles am Kriechvorgang ist.
