Lager am Stützenkopf

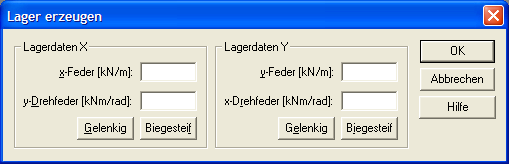

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Lager am Stützenkopf anwählen.
Lager am Stützenkopf
Bei der Definition der Stützenabschnitte können die Lagerungsbedingungen immer nur am unteren Ende eines Abschnittes angegeben werden. Dies führt dazu, dass das Lager, welches sich ganz oben an der Stütze befindet, auf diese Weise nicht definiert werden kann. Um auch dieses Lager zu definieren, existiert der Menüpunkt Erzeugen -Lager am Stützenkopf. Wenn Sie diesen Menüpunkt anwählen, erscheint der oben abgebildete Dialog.
Falls die Stütze oben als Kragarm ausgebildet ist, muss diese Funktion nicht benutzt werden.

Lagerwerte X-Richtung

In diesen beiden Feldern werden die Wegfedersteifigkeit und die Drehfedersteifigkeit des Lagers am Stützenkopf.
Ein Wert größer 1.0e+9 gilt als starres Lager.

Gelenkig, Biegesteif

Durch die Betätigung dieser Schalter werden die entsprechenden Steifigkeiten auf einen unendlich großen Wert gesetzt.

Lagerwerte Y-Richtung

Die Funktionsweise ist identisch zu derjenigen für die X-Richtung.
