Horizontale Einzeleinwirkung

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen- Einwirkungen- Horizontale Einzeleinwirkung anwählen.

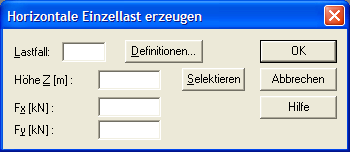

Horizontale Einzeleinwirkung
Mit Hilfe dieses Dialoges ist es möglich, horizontale Einwirkungen in X- und in Y-Richtung zu definieren.

Lastfall

Geben Sie hier die Nummer des Lastfalles ein, dem diese Einwirkung zugeordnet werden soll.

Definition

Wenn Sie diese Befehlsschaltfläche betätigen, erscheint je nach eingestellter Berechnungsnorm ein Dialog zur Definition von Lastfällen. Hier stellen Sie die Zugehörigkeit dieses Lastfalles zu einer bestimmten Lastart (Eigengewicht, Nutzlast, Wind etc.) und weitere Dinge festlegen müssen.
Für jeden neuen Lastfall, den Sie verwenden wollen, müssen Sie diese Befehlsschaltfläche betätigen.
Folgende Dialoge stehen zur Lastfalldefinition zur Verfügung:
  • Lastfalldefinitionen DIN 1045(88)
  • Lastfalldefinitionen EC 2
  • Lastfalldefinitionen DIN 1045(01)
  • Lastfalldefinitionen DIN 18800/81
  • Lastfalldefinitionen DIN 18800/90

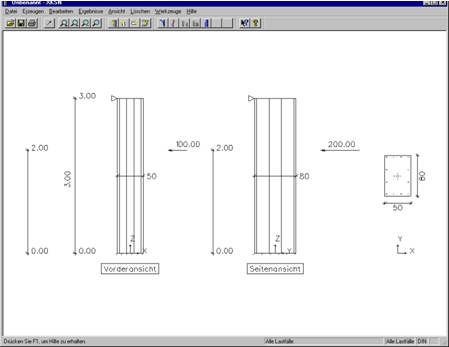

Horizontale Einzeleinwirkung Graphik

Höhe Z [m]

Geben Sie hier die Angriffshöhe der Einwirkung ab Unterkante der Stütze an. Es ist nicht zulässig, Einwirkungen oberhalb des Stützenkopfes zu definieren.

Fx [kN]

Geben Sie hier die Einwirkungsgröße in der X-Richtung an. Positive Einwirkungen wirken entgegen der positiven X-Achse. Sie werden am Bildschirm in der Vorderansicht von rechts nach links wirkend eingezeichnet.

Fy [kN]

Geben Sie hier die Einwirkungsgröße in der Y-Richtung an. Positive Einwirkungen wirken entgegen der positiven Y-Achse. Sie werden am Bildschirm in der Seitenansicht von rechts nach links wirkend eingezeichnet, sie wirken also im statischen System von hinten nach vorne.
Es ist zulässig, Einwirkung nur in einer Richtung zu definieren. Beide Werte dürfen aber nicht Null sein.
