Auflagerkräfte Th. I. Ordnung

Dieser Dialog erscheint, wenn Sie den Befehl Ergebnisse- Auflagerkräfte Th. I. Ordnung anwählen. Über den Befehl Ergebnisse- Lastfallkombination können Sie festlegen, für welche Lastfallkombination die Auflagerkräfte dargestellt werden sollen.

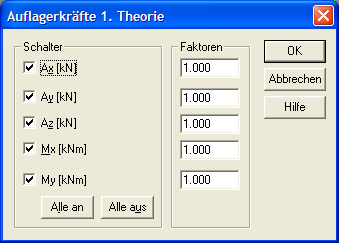

Auflagerkräfte Th. I. Ordnung
Auf diesem Dialog können Sie auswählen, welche Auflagerkräfte dargestellt werden sollen. Des weiteren können Sie Skalierungsfaktoren für die einzelnen Werte festlegen. Über den Befehl Werkzeuge– Optionen- Schalter können Sie einstellen, ob Auflagerkräfte der Größe Null dargestellt werden sollen oder nicht.
Bei den Ergebnisse handelt es sich um die Werte der Berechnung nach Theorie I. Ordnung unter der Gebrauchlast (Gamma = 1.0).

Ax, Ay,...

Die Betätigung des jeweiligen Kontrollfeldes führt zur Darstellung der entsprechenden Ergebnisse oder unterdrückt sie.

Faktoren

Über diese Textfelder lässt sich der Skalierungsfaktor für den jeweiligen Verlauf einstellen.

Alle an, Alle aus

Die Betätigung der entsprechenden Befehlsschaltfläche führt entweder zur Darstellung der Werte oder unterdrückt die Darstellung komplett. Natürlich lassen sich über die entsprechenden Kontrollfelder die einzelnen Werte separat ein- und ausschalten.
