Allgemeine Angaben DIN 18800/90

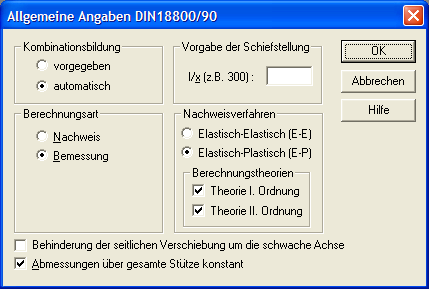

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen- Allgemeine Angaben anwählen und als Berechnungsvorschrift DIN 18800/90 eingestellt ist.
Allgemeine Angaben DIN 18800/81
Auf diesem Dialog können Sie verschiedene Parameter für die Berechnung festlegen. Dieser Dialog erscheint nur dann, wenn als Berechnungsvorschrift DIN 18800/90 eingestellt wurde.

Kombinationsbildung

Über diese Optionsschalter können sie festlegen, auf welche Art die Lastfallkombinationen definiert werden sollen.

Vorgegeben

Wenn Sie die Kombinationen selber festlegen, können Sie alle Lastfälle als Eigengewicht definieren.
Ist diese Option aktiviert, können Sie selber festlegen, welche Lastfallkombinationen berechnet werden sollen. Lastfallkombinationen können sie über den Befehl Erzeugen- Kombinationen definieren. Wenn Sie diese Option wählen, brauchen Sie die Art der einzelnen Lastfälle, die zu einer Kombination gehören, nicht näher festlegen.

automatisch

Ist diese Option aktiviert, ermittelt XKSN die zu berechnenden Lastfallkombinationen selbst. Wenn Sie diese Option wählen, muss bei jedem definierten Lastfall die korrekte Lastart angegeben werden (Eigengewicht, Nutzlast, Wind etc.)
Die Lastart definieren Sie in dem Dialog Lastfalldefinitionen DIN 18800/90, der jedes mal bei der Definition eines neuen Lastfalles aus dem jeweiligen Einwirkungen - Erzeugen Dialog aufgerufen werden muss.

Vorgabe der Schiefstellung

Wenn Sie in diesem Feld eine Schiefstellung der Stütze eingeben, rechnet XKSN mit dieser. Falls dieses Eingabefeld leer bleibt, berücksichtigt XKSN die Stützenschiefstellung, wie sie die ausgewählte Berechnungsvorschrift vorschreibt. Um eine Schiefstellung von z.B. L/300 zu definieren, geben Sie in diesem Feld 300 ein.

Behinderung der seitlichen Verschiebung um...

Im Normalfall berücksichtigt XKSN für jede Richtung (X / Y) die ungewollte Ausmitte bzw. die Schiefstellung. Wenn eine Schiefstellung nur um die Y-Richtung berücksichtigt werden soll, so ist dieser Kontrollschalter zu betätigen.

Abmessung über gesamte Stütze konstant

Im Normalfall berechnet XKSN für jeden Stützenabschnitt getrennt das erforderliche Stahlprofil. Wenn das Stahlprofil bei einer Stütze konstant über die gesamte Höhe durchgeführt werden soll, so ist dieser Kontrollschalter zu betätigen.

Nachweisverfahren

Hier stellen Sie ein ob eine Berechnung nach den Nachweisverfahren Elastisch- Elastisch oder Elastisch- Plastisch durchgeführt werden soll. Beim Nachweisverfahren Elastisch- Elastisch werden die Beanspruchungen nach der Elastizitätstheorie ermittelt, beim Nachweisverfahren Elastisch- Plastisch werden die Beanspruchungen nach der Elastizitätstheorie und die Beanspruchbarkeiten unter Ausnutzung plastischer Tragfähigkeiten ermittelt.

Berechnungsart

Hier stellen Sie ein ob mit den vorhandenen Querschnittsabmessungen ein Nachweis geführt werden soll oder ob der Querschnitt solange vergrößert werden soll bis alle Nachweise eingehalten sind. Die Profile werden dann innerhalb ihrer Reihe solange vergrößert bis alle Nachweise erfüllt sind oder der größte Querschnitt erreicht ist.
