Allgemeine Angaben DIN 1045(01)

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen- Allgemeine Angaben anwählen und als Berechnungsvorschrift DIN 1045(01) eingestellt ist.

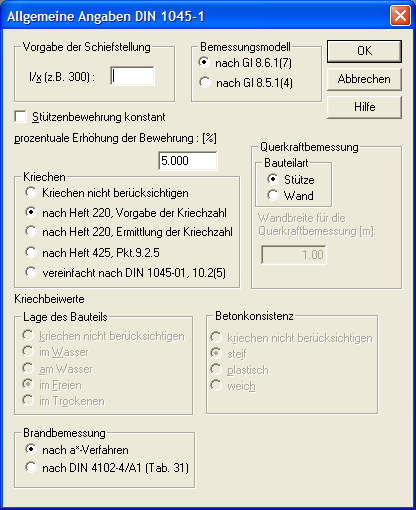

Allgemeine Angaben DIN 1045(01)
Auf diesem Dialog können Sie verschiedene Parameter für die Berechnung festlegen. Dieser Dialog erscheint nur dann, wenn als Berechnungsvorschrift DIN 1045(01) eingestellt wurde.

Vorgabe der Schiefstellung

Wenn Sie in diesem Feld eine Schiefstellung der Stütze eingeben, rechnet XKSN mit dieser. Falls dieses Eingabefeld leer bleibt, berücksichtigt XKSN die Stützenschiefstellung, wie sie die ausgewählte Berechnungsvorschrift vorschreibt. Um eine Schiefstellung von z.B. L/300 zu definieren, geben Sie in diesem Feld 300 ein.

Bemessung...

Die Bemessung kann entweder mit dehnungsabhängigem Sicherheitsbeiwert oder nach DIN 1045(01), direkt mit den Schnittgrößen aus der Berechnung nach Theorie II. Ordnung durchgeführt werden. Die zweite Art der Bemessung führt häufig zu geringerer Bewehrung.

Stützenbewehrung konstant

Im Normalfall berechnet XKSN für jeden Stützenabschnitt getrennt die erforderliche Bewehrung. Wenn die Bewehrung bei einer Stütze konstant über die gesamte Höhe durchgeführt werden soll, so ist dieser Kontrollschalter zu betätigen.

Prozentuale Erhöhung der Bewehrung

XKSN ermittelt in einem ersten Rechenlauf die erforderliche Bewehrung. Wenn die Stütze im weiteren Rechenverlauf nach Th. II. Ordnung mit dieser Bewehrung instabil ist, so erhöht XKSN iterativ die Bewehrung um den hier angegebenen Prozentsatz, bis die Stütze berechnet werden kann. Wenn in diesem Feld keine Eingabe getätigt wird, so unterbleibt die iterative Berechnung.

Bauteilart

Für die Durchführung der Querkraftbemessung muss festgelegt werden, ob diese für eine Stütze oder eine Stahlbetonwand durchgeführt werden soll.
Für eine Stütze gelten andere Regeln zur Ermittlung einer Mindestquerkraftbewehung als für eine Stahlbetonwand.

Wandbreite für die Querkraftbemessung [m]

Hier geben Sie die wirkliche Breite der Stahlbetonwand ein. Dieser Wert wird benötigt um die mindest Querkraftbewehrung (Abschnitt 13.3.3 und Heft 525 DAfStb Seite 211) zu ermitteln.
Bei doppelter Querkraftbeanspruchung werden die Querkraftwiderstände VRd, sy VRd, max nach Beton- und Stahlbetonbau 2005 Heft 5, S.370-375 abgemindert.
