Berechnung und Ergebnisdarstellung

Zunächst soll die Verformung der Stütze betrachtet werden. Zu diesem Zweck öffnen Sie das Menü Ergebnisse und wählen den Befehl Verformungen Th. II. O.

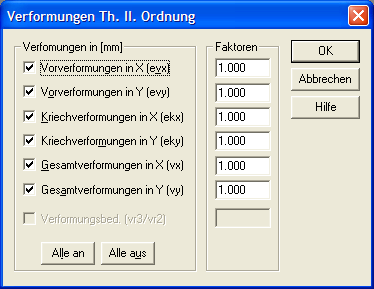

Danach erscheint der abgebildete Dialog.
Berechnung und Ergebnisdarstellung
In diesem Dialog können Sie auswählen, welche Verformungen dargestellt werden sollen.
Betätigen Sie hier einfach die Befehlsschaltfläche OK.
XKSN führt daraufhin die Berechnung durch. Während die Berechnung durchgeführt wird, gibt ein Fortschrittsmelder in der Statuszeile den aktuellen Stand der Berechnung an.
Die gerade aktuell berechnete Kombination wird ebenfalls in der Statuszeile angezeigt.
In diesem Beispiel muss die Berechnung insgesamt dreimal durchgeführt werden, da XKSN aus der eingegebenen Belastung drei Lastfallkombinationen ermittelt hat.
  • Eigengewicht
  • Eigengewicht + Wind links
  • Eigengewicht + Wind rechts

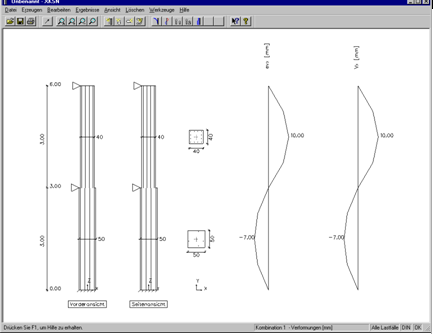

Ist die Berechnung abgeschlossen, wird die ermittelte Stützenverformung dargestellt.
In der abgebildeten Darstellung sind die Verformungen für die Lastfallkombination 1 dargestellt. Die Ergebnisse anderer Kombinationen können Sie betrachten, indem Sie den Befehl Ergebnisse - Lastfallkombination ausführen und dort die gewünschte Kombination einstellen.
Darstellung der Verformung

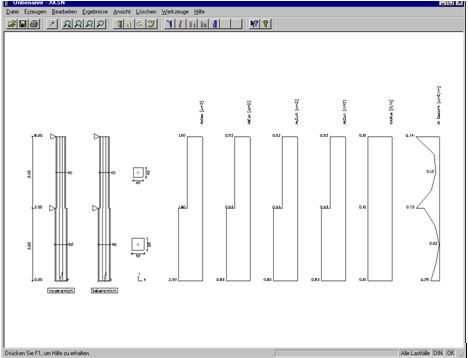

Als zweite Ergebnisdarstellung soll noch die erforderliche Bewehrung angezeigt werden. Wählen Sie hierzu das Menü Ergebnisse und hier den Punkt Bewehrung.
Nach dieser Auswahl wird nun die erforderliche Bewehrung dargestellt.
Berechnungsergebnisse bleiben solange gültig, bis Sie das System verändern, oder XKSN verlassen.
In diesem Fall wird die Berechnung nicht erneut durchgeführt, da Ergebnisse von XKSN gespeichert werden. Sie können nun auch alle anderen Ergebnisse betrachten, indem Sie den entsprechenden Befehl aus dem Menü Ergebnisse anwählen. Sobald jedoch das System oder die Einwirkungen verändert werden, muss die Berechnung erneut durchgeführt werden.
Alle dargestellten Graphiken können Sie auch ausdrucken oder plotten. Wählen Sie hierzu den Befehl Drucken aus dem Menü Datei.
Ergebnissdarstellung
Das Tutorial ist mit der Darstellung der Berechnungsergebnisse abgeschlossen. Um das Programm nun zu beenden, wählen Sie den Befehl Beenden aus dem Menü Datei.
