Ergebnisse nach DIN 18800 (11.90) Elast- Plastisch

Querschnittswerte und Grenzschnittgrößen

Querschnittswerte und Grenzschnittgrößen

A[cm2], Wx, Wy[cm3]

Flächenquerschnittswerte

Npld, Vplxd, Vplyd [kN], Mplxd, Mplyd [kNm]

Grenzschnittgrößen im plastischen Zustand

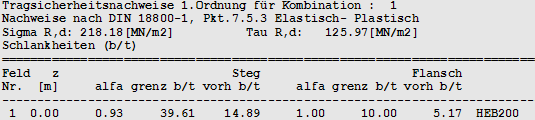

Schlankheitsnachweise I. Ordnung

Die vorhandenen Blechverhältnisse von Steg und Flansch werden den zulässigen von den Randspannungen abhängigen Grenzwerten gegenübergestellt.
Schlankheitsnachweise I. Ordnung

alfa

Druckflächenbeiwert aus dem vollplastischen Spannungsbild

grenz b/t

zulässige Grenzwerte der Blechverhältnisse

vorh b/t

vorhandene Blechverhältnisse

Biegeknicknachweise I. Ordnung

für Spannungsnachweise I. Ordnung in Stegebene und quer zur Stegebene
Biegeknicknachweise I. Ordnung

Nkid [kN]

ideale Knicklasten

Lambda kx / ky

bezogene Schlankheitsgrade

Kappa x / y

Abminderungsfaktoren der Knickspannungslinien

Beta mx / my

Momentenbeiwerte

k x / y

Beiwerte zur Berücksichtigung der Momentenverläufe und der bezogenen Schlankheitsgrade

Delta n

nach Element (314)

Biegedrillknicknachweise I. Ordnung

für Tragsicherheitsnachweise I. Ordnung in Stegebene und quer zur Stegebene
Biegedrillknicknachweise I. Ordnung

Mkid [kNm]

ideales Biegedrillknickmoment

Lambda M

bezogener Schlankheitsgrad nach Element (310)

Kappa M

Abminderungsfaktor für Biegemomente nach Element (311)

Kx

Beiwert zur Berücksichtigung des Momentenverlaufs und des bezogenen Schlankheitsgrades nach dem Element (320)

ky

Beiwert zur Berücksichtigung des Momentenverlaufs und des bezogenen Schlankheitsgrades nach dem Element (321)

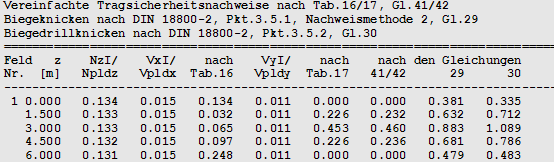

Tragsicherheitsnachweise I.Ordnung

als Verhältniswerte vorhandener Schnittgrößen zu den Schnittgrößen im vollplastischen Zustand.
Tragsicherheitsnachweise I.Ordnung

z [m]

Höhe der Nachweisstelle

NzI / Npldz

Normalkraftverhältnisse

VxI / Vpldx, VyI / Vpldy

Querkraftverhältnisse

nach Tab.16

vereinfachte Tragsicherheitsnachweise um die starke Achse nach DIN 18800 Teil 1

nach Tab.17

vereinfachte Tragsicherheitsnachweise um die schwache Achse nach DIN 18800 Teil 1

nach den Gleichungen 41/42

vereinfachte Tragsicherheitsnachweise bei doppelter Beanspruchung nach DIN 18800 Teil 1

Gleichungen 29, 30

Nachweise des Biegeknickens und des Biegedrillknickens nach DIN 18800 Teil 2

maximale Tragsicherheitsnachweise

als Verhältniswerte vorhandener Schnittgrößen zu den Schnittgrößen im vollplastischen Zustand aus allen Kombinationen.
maximale Tragsicherheitsnachweise

z [m]

Höhe der Nachweisstelle

NzI / Npldz

Normalkraftverhältnisse

VxI / Vpldx, VyI / Vpldy

Querkraftverhältnisse

nach Tab.16

vereinfachte Tragsicherheitsnachweise um die starke Achse nach DIN 18800 Teil 1

nach Tab.17

vereinfachte Tragsicherheitsnachweise um die schwache Achse nach DIN 18800 Teil 1

nach den Gleichungen 41/42

vereinfachte Tragsicherheitsnachweise bei doppelter Beanspruchung nach DIN 18800 Teil 1

Gleichungen 29, 30

Nachweise des Biegeknickens und des Biegedrillknickens nach DIN 18800 Teil 2

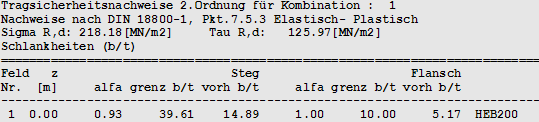

Schlankheitsnachweise II. Ordnung

Die vorhandenen Blechverhältnisse von Steg und Flansch werden den zulässigen von den Randspannungen abhängigen Grenzwerten gegenübergestellt.
Schlankheitsnachweise II. Ordnung

alfa

Druckflächenbeiwert aus dem vollplastischen Spannungsbild

grenz b/t

zulässige Grenzwerte der Blechverhältnisse

vorh b/t

vorhandene Blechverhältnisse

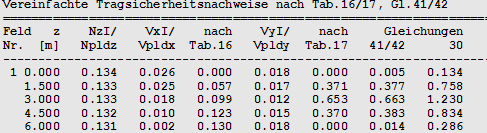

Tragsicherheitsnachweise II. Ordnung

als Verhältniswerte vorhandener Schnittgrößen zu den Schnittgrößen im vollplastischen Zustand.
Tragsicherheitsnachweise II. Ordnung

z [m]

Höhe der Nachweisstelle

NzI / Npldz

Normalkraftverhältnisse

VxI / Vpldx, VyI / Vpldy

Querkraftverhältnisse

nach Tab.16

vereinfachte Tragsicherheitsnachweise um die starke Achse nach DIN 18800 Teil 1

nach Tab.17

vereinfachte Tragsicherheitsnachweise um die schwache Achse nach DIN 18800 Teil 1

nach den Gleichungen 41/42

vereinfachte Tragsicherheitsnachweise bei doppelter Beanspruchung nach DIN 18800 Teil 1

Gleichung 30

Nachweise des Biegedrillknickens nach DIN 18800 Teil 2

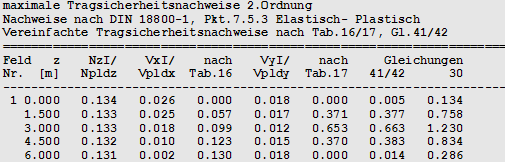

maximale Tragsicherheitsnachweise

als Verhältniswerte vorhandener Schnittgrößen zu den Schnittgrößen im vollplastischen Zustand aus allen Kombinationen.
maximale Tragsicherheitsnachweise

z [m]

Höhe der Nachweisstelle

NzI / Npldz

Normalkraftverhältnisse

VxI / Vpldx, VyI / Vpldy

Querkraftverhältnisse

nach Tab.16

vereinfachte Tragsicherheitsnachweise um die starke Achse nach DIN 18800 Teil 1

nach Tab.17

vereinfachte Tragsicherheitsnachweise um die schwache Achse nach DIN 18800 Teil 1

nach den Gleichungen 41/42

vereinfachte Tragsicherheitsnachweise bei doppelter Beanspruchung nach DIN 18800 Teil 1

Gleichung 30

Nachweise des Biegedrillknickens nach DIN 18800 Teil 2
