Ergebnisse nach DIN 18800 (3.81)

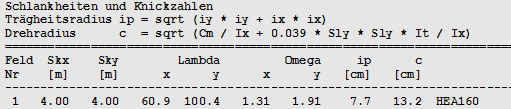

Schlankheiten und Knickzahlen

Für die Nachweise nach Theorie I. Ordnung.
Schlankheiten und Knickzahlen

Skx, Sky [m]

Knicklängen, Ersatzstablänge

Lambda x, y

Schlankheitsgrade

Omega x, y

Knickzahlen nach DIN 4114

ip [cm]

Trägheitsradius

c [cm]

Drehradius

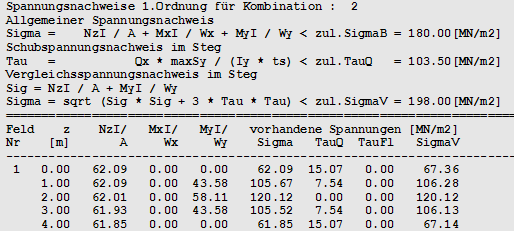

Spannungsnachweise I. Ordnung

Spannungsnachweise I. Ordnung

z [m]

Höhe der Nachweisstelle

NzI / A

Normalspannungsanteil [MN/m2]

MxI / Wx, MyI / Wy

Biegespannungsanteile [MN/m2]

Sigma

Normal- und Biegespannung [MN/m2]

TauQ

Schubspannung im Steg [MN/m2]

TauFl

Schubspannung im Flansch [MN/m2]

SigmaV

Vergleichsspannung im Steg [MN/m2]

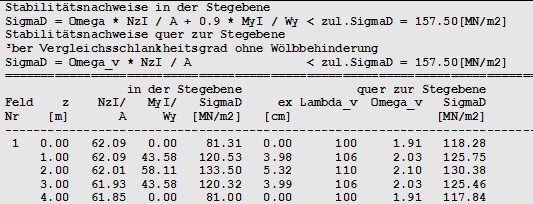

Stabilitätsnachweise

Stabilitätsnachweise

z [m]

Höhe der Nachweisstelle

NzI / A

Normalspannungsanteil [MN/m2]

MyI / Wy

Biegespannungsanteile [MN/m2]

SigmaD in der Stegebene

Biegedruckspannung [MN/m2]

ex [cm]

Lastausmitte

Lambda_v

Vergleichsschlankheitsgrad

Omega_v

Biegedrillknickzahl

SigmaD quer zur Stegebene

Biegedruckspannung [MN/m2]

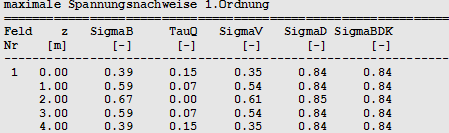

maximale Spannungsnachweise

Als Verhältniswerte vorhandener zu zulässiger Spannungen I. Ordnung aus allen Kombinationen.
maximale Spannungsnachweise

z [m]

Höhe der Nachweisstelle

SigmaB

Normal- und Biegespannung

TauQ

Schubspannung im Steg

SigmaV

Vergleichsspannung

SigmaD

Biegedruckspannung in der Stegebene

SigmaBDK

Biegedruckspannung quer zur Stegebene

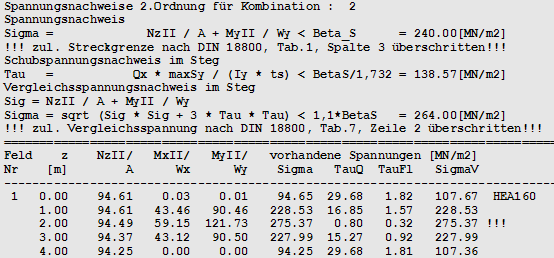

Spannungsnachweise II. Ordnung

Spannungsnachweise II. Ordnung

z [m]

Höhe der Nachweisstelle

NzII / A

Normalspannungsanteil [MN/m2]

MxII / Wx, MyII / Wy

Biegespannungsanteile [MN/m2]

Sigma

Normal- und Biegespannung [MN/m2]

TauQ

Schubspannung im Steg [MN/m2]

TauFl

Schubspannung im Flansch [MN/m2]

SigmaV

Vergleichsspannung im Steg [MN/m2]

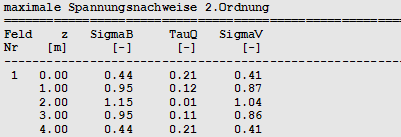

maximale Spannungsnachweise

als Verhältniswerte vorhandener zu zulässiger Spannungen II. Ordnung aus allen Kombinationen.
Spannungsnachweise II. Ordnung

z [m]

Höhe der Nachweisstelle

SigmaB

Normal- und Biegespannung

TauQ

Schubspannung im Steg

SigmaV

Vergleichsspannung
