Lastübernahme

Dieser Dialog erscheint, wenn Sie Auflagergrößen aus anderen Programmen als Belastung übernehmen wollen.

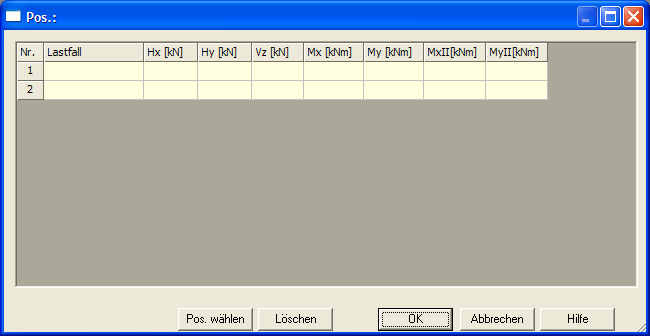

Lastübernahme
Auf diesem Dialog übernehmen Sie Lasten an der gewünschten Stütze. Sie können auf diesem Dialog die Werte nicht selber eingeben oder verändern. Sie werden nur zu Kontrollzwecken angezeigt.

Lastfall

Jede in XKSN berechnete Lastfallkombination wird als separater Lastfall betrachtet. Dabei spielt es keine Rolle, ob die Lastfallkombinationen automatisch ermittelt worden sind, oder vom Benutzer eingegeben wurden.
Da es sich bei den Auflagergrößen bei XKSN um die Ergebnisse von Volllastfällen handelt, sind diese Werte auch in XFUN als Volllastfälle zu betrachten. Sie brauchen (und können) also nicht mehr miteinander überlagert werden.
Jede von XKSN übernommene Lastfallkombination ist als eigenständige Kombination in XFUN zu berechnen. Da diese Vorgehensweise zwingend ist, wurde in XFUN ein Automatismus eingebaut, der in diesem Fall die Lastfallkombinationen intern automatisch generiert.
Lastfallkombinationen müssen nur definiert werden, wenn zusätzlich zu der Lastübernahme vom Benutzer selber Lasten definiert werden, die dann nicht mehr automatisch vom Programm generiert werden können.
Ebenso müssen Lastfallkombinationen definiert werden, wenn mehr als eine Stütze auf dem Fundament berechnet werden soll. Da auch in diesem Fall keine Automatik wirken kann.

Hx, Hy, Vz, Mx, My, MxII, MyII [kN, kNm]

Die Lastgrößen an der betreffenden Stellen.

Position wählen

Wenn Sie diesen Schalter betätigen, öffnet sich ein neuer Dialog, auf dem Sie die Position auswählen können, von der die Lasten übernommen werden sollen.

Hx, Hy, Vz, Mx, My, MxII, MyII [kN, kNm]

Die Lastgrößen an der betreffenden Stellen. Die positive Richtungen sind in dem Kapitel Vorzeichenkonventionen auf Seite 91 erläutert.
Bei den Momenten MII handelt es sich um die Zusatzmomente aus einer Berechnung nach Th.II. Ordnung.

Löschen

Wenn Sie diesen Schalter betätigen, werden keine Lasten mehr aus einer Position übernommen.
