Bodenschichten

Als nächstes werden alle durchgeführten Nachweise aufgeführt. Wenn ein Nachweis nicht erbracht werden konnte, so wird dies ebenfalls hier angegeben.

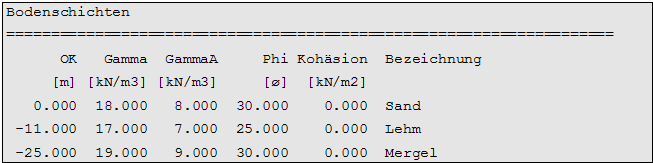

Bodenschichten

Ok [m]

Die Oberkante der jeweiligen Schicht. Die Oberkante der ersten Schicht liegt immer bei +-0.0.
Die unterste Schicht wird als unendlich hoch angenommen.

Gamma [kN/m3]

Wichte der Schicht

GammaA [kN/m3]

Wichte der Schicht unter Auftrieb. Das Programm erkennt automatisch, in welcher Schicht das Grundwasser anzusetzen ist. Bei der Grundwasserkote muss deshalb keine neue Schicht definiert werden.

Phi [°]

Der Reibungswinkel der Schicht.

Kohäsion c [kN/m2]

Kohäsion, wenn sie berücksichtigt werden soll.

Beschreibung

Hier kann eine kurze Beschreibung der Schicht angegeben werden.
