Einbau erzeugen

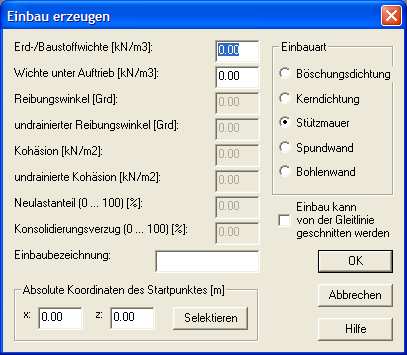

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Einbau numerisch/grafisch anwählen oder wenn Sie den Befehl Erzeugen Einbau Grafisch anwählen und die Linienzugeingabe beendet haben.
Einbau erzeugen
Bei Berechnungen nach dem Teilsicherheitskonzept werden die charakteristischen Erd-/Baustoffkennwerte eingegeben.

Einbauart

Hier wählen Sie die Art des Einbaus aus.

Erd-/Baustoffwichte [kN/m3]

Hier geben Sie die Erdstoff- bzw. Baustoffwichte über Wasser ein.

Wichte unter Auftrieb [kN/m3]

Hier geben Sie die die Erdstoff- bzw. Baustoffwichte unter Auftrieb bzw. unter Wasser ein.

Reibungswinkel [Grd]

Hier geben Sie für Erdstoffe den Winkel der inneren Reibung ein.

undrainierter Reibungswinkel[Grd]

Hier geben Sie für Erdstoffe den Reibungswinkel für eine Berechnung im Anfangszustand ein (im allgemeinen 0), wenn nach der h=0-Methode gerechnet werden soll.

Kohäsion [kN/m2]

Hier geben Sie für Erdstoffe die Scherfestigkeit ein

undrainierte Kohäsion [kN/m2]

Hier geben Sie für Erdstoffe die Scherfestigkeit für eine Berechnung im Anfangszustand ein, wenn nach der h=0-Methode gerechnet werden soll.

Neulastanteil (0 ... 100) [%]

Hier geben Sie den Neulastanteil für eine Berechnung im Anfangszustand ein, wenn mit dem Porenwasserüberdruck gerechnet werden soll.

Konsolidierungsverzug (0..100) [%]

Hier geben Sie den Konsolidierungsverzug für eine Berechnung im Anfangszustand ein, wenn mit dem Porenwasserüberdruck gerechnet werden soll.
  • 0% – Konsolidierung ist vollständig erfolgt.
  • 100% - Konsolidierung ist noch nicht erfolgt.

Einbaubezeichnung

Hier geben Sie einen Namen für den Einbau ein. Diese Angabe hat keinen Einfluss auf die Berechnung.

Einbau kann geschnitten werden

Hier legen Sie fest, ob der Einbau von einer Gleitlinie geschnitten werden kann oder nicht.

Startpunktkoordinaten [m]

Hier geben Sie die Koordinaten des Startpunktes des Linienzuges des Einbaus ein oder selektieren Sie diese.
Die Startpunktkoordinaten sind bei der rein grafischen Linienzugeingabe gesperrt.
