Bodenschicht erzeugen

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Bodenschicht numerisch/grafisch anwählen oder wenn Sie den Befehl Erzeugen Bodenschicht grafisch anwählen und die Linienzugeingabe beendet haben.

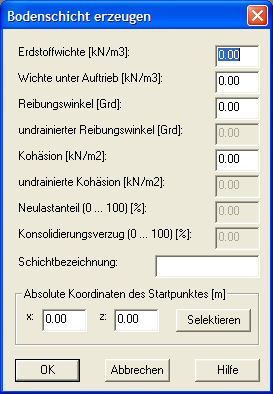

Bodenschicht erzeugen
Bei Berechnungen nach dem Teilsicherheitskonzept werden die charakteristischen Erdstoffkennwerte eingegeben.

Erdstoffwichte [kN/m3]

Hier geben Sie die Erdstoffwichte über Wasser ein.

Wichte unter Auftrieb [kN/m3]

Hier geben Sie die Erdstoffwichte unter Auftrieb bzw. unter Wasser ein.

Reibungswinkel [Grd]

Hier geben Sie den Winkel der inneren Reibung ein.

undrainierter Reibungswinkel [Grd]

Hier geben Sie den Reibungswinkel für eine Berechnung im Anfangszustand ein (im allgemeinen 0), wenn nach der η=0-Methode gerechnet werden soll.

Kohäsion [kN/m2]

Hier geben Sie die Scherfestigkeit ein.

undrainierte Kohäsion [kN/m2]

Hier geben Sie die Scherfestigkeit für eine Berechnung im Anfangszustand ein, wenn nach der η=0-Methode gerechnet werden soll.

Neulastanteil (0 ... 100) [%]

Hier geben Sie den Neulastanteil für eine Berechnung im Anfangszustand ein, wenn mit dem Porenwasserüberdruck gerechnet werden soll.

Konsolidierungsverzug (0..100) [%]

Hier geben Sie den Konsolidierungsverzug für eine Berechnung im Anfangszustand ein, wenn mit dem Porenwasserüberdruck gerechnet werden soll.
  • 0% – Konsolidierung ist vollständig erfolgt.
  • 100% - Konsolidierung ist noch nicht erfolgt.

Startpunktkoordinaten [m]

Hier geben Sie die Koordinaten des Startpunktes des Linienzuges der Bodenschicht ein oder selektieren Sie diese.
Die Startpunktkoordinaten sind bei der rein grafischen Linienzugeingabe gesperrt.
