Einbauten

Die Einbauten werden als geschlossene Polygonzüge mit ihren Baustoff- bzw. Erdstoffdaten dargestellt. Die Erdstoffdaten werden nur für Erdstoffdichtungen angegeben.

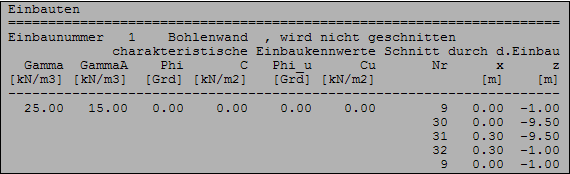

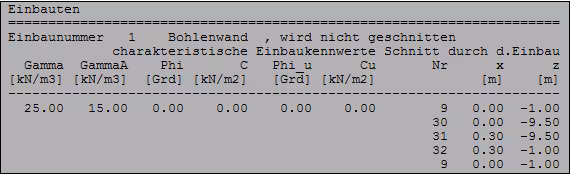

Einbauten

Einbaunummer

Zur Einbaunummer werden die Art des Einbaus und die Möglichkeit des Gleitlinienschnittes genannt.

Gamma [kN/m3]

Die Einbauwichte wassergesättigt bzw. über Wasser.

GammaA [kN/m3]

Die Einbauwichte unter Auftrieb bzw. unter Wasser.

Phi, Phi_u [Grd]

Die Reibungswinkel für den drainierten und undrainierten Zustand.

C, Cu [kN/m2]

Die Kohäsion für den drainierten und undrainierten Zustand.

Schnitt durch den Einbau x, z [m]

Der Einbau als geschlossener Linienzug mit den Punkten x und z im Geländeschnitt.

Neulastanteil [%]

Der Anteil der neu und schnell aufgebrachten Last an der Schicht bei alternativer Berechnung.

Konsolverzug [%]

Der geschätzte Konsolidierungsfortschritt der Schicht bei alternativer Berechnung.
