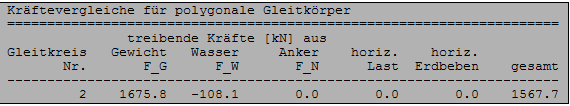

bruchtreibende Kräfte

Im Verfahren nach Janbu werden die treibenden Kräfte den widerstehenden gegenübergestellt.
bruchtreibende Kräfte

F_G

Kräftesumme aus den Schubkräften der Lamellengewichte inklusive Auflasten

F_W

Kräftesumme infolge horizontalem Wasserdruck

F_N

Kräftesumme infolge Ankernormalkräften

Last

Kraftsumme infolge horizontaler äußerer Kräfte

Erdbeben

Kraftsumme infolge horizontaler Erdbebenkräfte pro Lamelle
