Bodenschichten

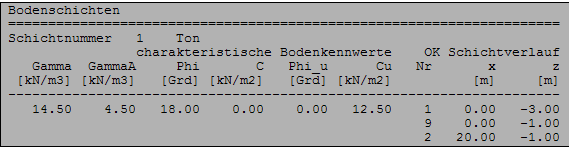

Die einzelnen Bodenschichten werden als offene Polygonzüge mit ihren Erdstoffdaten dargestellt.
Bodenschichten

Schichtnummer

Die Schichtnummer muss nicht der absteigenden Schichtfolge entsprechen.

Schichtbezeichnung

Gamma [kN/m3]

Die Erdstoffwichte wassergesättigt bzw. über Wasser.

GammaA [kN/m3]

Die Erdstoffwichte unter Auftrieb bzw. unter Wasser.

Phi, Phi_u [Grd]

Die Reibungswinkel für den drainierten und undrainierten Zustand.

C, Cu [kN/m2]

Die Kohäsion für den drainierten und undrainierten Zustand.

Schichtverlauf x, z [m]

Die OK des Schichtverlaufes als offener Linienzug mit den Punkten x und z im Geländeschnitt.

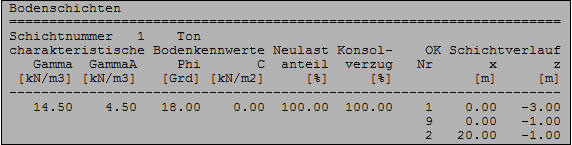

Bodenschichten bei alternativer Berechnung mit Porenwasserüberdrücken im Anfangszustand.
Bodenschichten

Neulastanteil [%]

Der Anteil der neu und schnell aufgebrachten Last an der Schicht.

Konsolverzug [%]

Der geschätzte Konsolidierungsfortschritt der Schicht.
