Lastübernahme Streckeneinwirkungen erzeugen

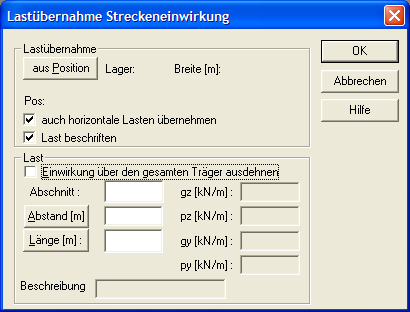

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Lastübernahme Streckeneinwirkungen auswählen
Lastübernahme Streckeneinwirkungen erzeugen
Mit Hilfe dieses Dialoges definieren Sie Streckeneinwirkungen aus Lastübernahmen (aus Xdur oder Xdach), die den Träger belasten.

aus Position

Wenn Sie diesen Schalter betätigen, haben Sie die Möglichkeit auszuwählen und einzustellen von welcher Position und von welchem Lager die Einwirkungen übernommen werden sollen. Bei Betätigung des Schalter erscheint der Dialog Lastübernahme (siehe Seite 126).

Lager

Hier erscheint zur Kontrolle der eingestellte Lagernahme, des Lagers, welches zur Lastübernahme auf dem Dialog „Lastübernahme erzeugen“ auf Seite 126 ausgewählt wurde.

Breite

Hier erscheint zur Kontrolle die aus dem Auflager übernommene Lastverteilungsbreite mit der die Einzellast aus dem Lager in eine Streckenlast umgerechnet wird. Diese Weiterleitungsbreite können sie nur bei der Position ändern von der Sie die Lastübernahme übernommen haben (Auflagerdefinition -> Weiterleitungsbreite).

Pos.

Hier erscheint zur Kontrolle der Ordner, in dem die sich die Eingabedatei (Position), aus der die Lastübernahme erfolgt, befindet.

auch horizontale Lasten übernehmen

Hier können Sie auswählen, ob die horizontalen Auflagerkräfte aus diesem Auflager auch übernommen werden sollen.

Last beschriften

Hier können Sie auswählen, ob die Lasten in der Grafik beschriftet werden sollen.

Einwirkung über den gesamten Träger ausdehnen

Geben Sie in diesem Eingabefeld die Größe der Streckeneinwirkung an.

Nutzlast wirkt immer über den gesamten Träger

Wenn Sie dieses Kontrollfeld aktivieren, brauchen Sie den Laststartpunkt und das Lastende nicht mehr angeben. Die Last wirkt automatisch über den gesamten Träger. Wenn sich die Trägerlänge ändern sollte, werden alle Lasten, bei denen dieses Kontrollfeld aktiviert ist, mitgeändert.

Abschnitt

Hier wird der Abschnitt angezeigt, in dem sich die aktuelle Einwirkung befindet.

Abstand [m]

Wenn Sie diese Befehlsschaltfläche aktivieren, erscheint ein Fadenkreuzcursor. Selektieren Sie mit diesem die Position, an der die Einzellast wirken soll.
In der Statuszeile wird unten diejenige Position im System angezeigt, die XDUR als nächstes finden würde. XDUR findet immer alle Elemente, die schon im System definiert worden sind.
Zusätzlich können Sie ein Fangnetz einschalten, mit Hilfe dessen Sie auch Positionen im System anwählen können, an denen sich noch keine Elemente befinden.
Dieses Fangnetz aktivieren Sie auf dem Dialog Optionen Einstellungen.
Nachdem Sie den Cursor an derjenigen Stelle im System positioniert haben, an der die Last beginnen soll, so betätigen Sie die linke Maustaste.
Daraufhin wird auf dem Dialog die Nummer des Abschnittes, in dem die Last beginnt, sowie der Abstand vom Abschnittsbeginn eingetragen. Der gerastete Wert kann natürlich manuell verändert werden.

Länge [m]

Auch über diese Befehlsschaltfläche selektieren Sie wieder eine Position im System. Nur wird hier das Ende der Last selektiert. Die Funktionsweise ist identisch zur Selektion des Lastbeginns.

gz / gy [kN/m]

Hier erscheinen die Einwirkungsordinaten (Größen) der übernommen Auflagerkräfte, aus dem ständigen Einwirkungsanteil. Diese Einwirkungen werden immer angesetzt.

pz / py [kN/m]

Hier erscheinen die Einwirkungsordinaten (Größen) der übernommen Auflagerkräfte, aus dem Nutzlastanteil. Diese Lasten werden nur dann angesetzt, wenn sie zu ungünstigeren Schnittgrößen führt.

Beschreibung

In diesem Feld erscheint der Dateiname der Position. Mit diesem Text wird die Einwirkung in der Grafik beschriftet, wenn der Schalter „Last beschriften angestellt ist.
