Lastübernahme Einzeleinwirkungen erzeugen

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Lastübernahme Einzeleinwirkungen auswählen.

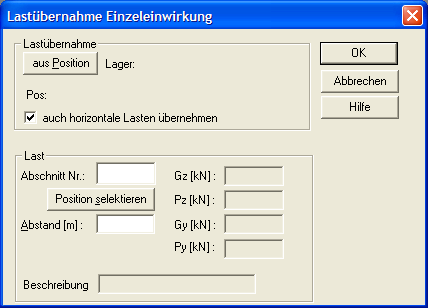

Lastübernahme Einzeleinwirkungen erzeugen
Mit Hilfe dieses Dialoges definieren Sie Einzeleinwirkungen aus Lastübernahmen (aus Xdur oder Xdach), die den Träger belasten.

aus Position

Wenn Sie diesen Schalter betätigen, haben Sie die Möglichkeit auszuwählen und einzustellen von welcher Position und von welchem Lager die Einwirkungen übernommen werden sollen. Bei Betätigung des Schalter erscheint der Dialog Lastübernahme (siehe Seite 126).

Lager

Hier erscheint zur Kontrolle der eingestellte Lagernahme, des Lagers, welches zur Lastübernahme auf dem Dialog „Lastübernahme erzeugen“ auf Seite 126 ausgewählt wurde.

Pos.

Hier erscheint zur Kontrolle der Ordner, in dem die sich die Eingabedatei (Position), aus der die Lastübernahme erfolgt, befindet.

auch horizontale Lasten übernehmen

Hier können Sie auswählen, ob die horizontalen Auflagerkräfte aus diesem Auflager auch übernommen werden sollen.

Abschnitt

Hier wird der Abschnitt angezeigt, in dem sich die aktuelle Einwirkung befindet.

Position selektieren (Abstand [m]

Wenn Sie diese Befehlsschaltfläche aktivieren, erscheint ein Fadenkreuzcursor. Selektieren Sie mit diesem die Position, an der die Einzellast wirken soll.
In der Statuszeile wird unten diejenige Position im System angezeigt, die XDUR als nächstes finden würde. XDUR findet immer alle Elemente, die schon im System definiert worden sind.
Zusätzlich können Sie ein Fangnetz einschalten, mit Hilfe dessen Sie auch Positionen im System anwählen können, an denen sich noch keine Elemente befinden.
Dieses Fangnetz aktivieren Sie auf dem Dialog Optionen Einstellungen.
Nachdem Sie den Cursor an derjenigen Stelle im System positioniert haben, an der die Last beginnen soll, so betätigen Sie die linke Maustaste.
Daraufhin wird auf dem Dialog die Nummer des Abschnittes, in dem die Last beginnt, sowie der Abstand vom Abschnittsbeginn eingetragen. Der gerastete Wert kann natürlich manuell verändert werden.

Gz / Gy [kN]

Hier erscheinen die Einwirkungsordinaten (Größen) der übernommen Auflagerkräfte aus dem ständigen Einwirkungsanteil. Diese Einwirkungen werden immer angesetzt.

Pz / Py [kN]

Hier erscheinen die Einwirkungsordinaten (Größen) der übernommen Auflagerkräfte aus dem Nutzlastanteil. Diese Lasten werden nur dann angesetzt, wenn sie zu ungünstigeren Schnittgrößen führt.

Beschreibung

In diesem Feld erscheint der Dateiname der Position.
