Aussparungen

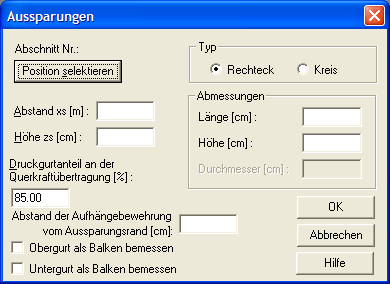

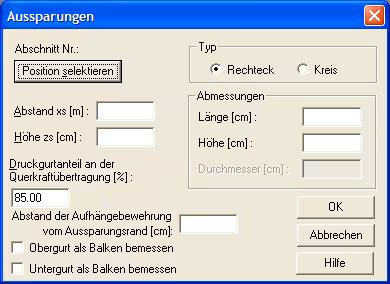

Dieser Dialog erscheint, wenn sie den Befehl Erzeugen Aussparungen auswählen.
Aussparungen

Selektieren

Wenn Sie diese Befehlsschaltfläche aktivieren, erscheint ein Fadenkreuzcursor. Selektieren Sie mit diesem die Position, an der sich die Mitte (Achse) der Aussparung befinden soll.
In der Statuszeile wird unten diejenige Position im System angezeigt, die XDUR als nächstes finden würde. XDUR findet immer alle Elemente, die schon im System definiert worden sind.
Zusätzlich können Sie ein Fangnetz einschalten, mit Hilfe dessen Sie auch Positionen im System anwählen können, an denen sich noch keine Elemente befinden.
Dieses Fangnetz aktivieren Sie auf dem Dialog Optionen Einstellungen.
Nachdem Sie den Cursor an derjenigen Stelle im System positioniert haben, an der die Aussparung angebracht werden sollen, so betätigen Sie die linke Maustaste.
Daraufhin wird auf dem Dialog die Nummer des Abschnittes, in dem die Aussparung liegt, sowie der Abstand vom Abschnittsbeginn eingetragen. Der gerastete Wert kann natürlich manuell verändert werden.

Abschnitt

Hier wird der Abschnitt angezeigt, in dem sich die Aussparung Last befindet.

Abstand [m]

In diesem Eingabefeld wird der Achsabstand der Aussparung von dem obigen Abschnittbeginn angegeben. Dieser Wert kann entweder von Hand eingegeben werden, oder aber über die oben beschriebene Befehlsschaltfläche selektiert werden.

Höhe zs [cm]

Geben Sie hier den Achsabstand der Aussparung von oberen Trägerrand an.

Typ

Über diese Optionsschalter legen Sie fest, ob die Aussparung rechteckig oder kreisförmig ausgeführt werden soll.

Länge [cm]

Geben Sie hier die Länge für eine rechteckige Aussparung an.

Höhe [cm]

Geben Sie hier die Höhe für eine rechteckige Aussparung an.

Druckgurtanteil an der Querkraftübertragung[%]

Geben Sie hier für die Aufteilung der Schnittgrößen, den prozentualen Anteil ein, den der Druckgurt für die Bemessung aufnehmen soll.

Durchmesser [cm]

Geben Sie hier den Durchmesser an, wenn es sich um eine kreisförmige Aussparung handelt.
