Allgemeine Angaben DIN 1052- Holz

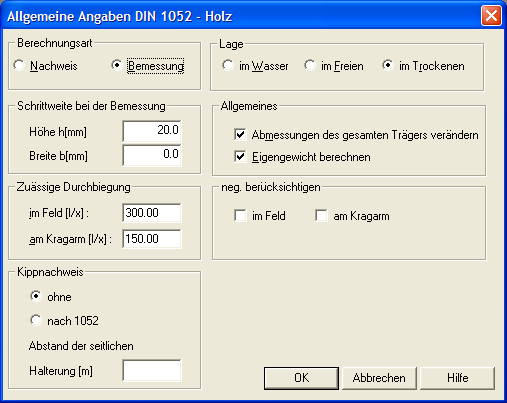

Dieser Dialog erscheint, wenn Sie den Befehl Erzeugen Baustoffe auswählen und als Berechnungsvorschrift DIN 1052 eingestellt ist.
Auf diesem Dialog können Sie verschiedene Parameter für die Berechnung festlegen. Dieser Dialog erscheint nur dann, wenn als Berechnungsvorschrift DIN 1052 eingestellt wurde.
Allgemeine Angaben DIN 1052- Holz

Berechnungsart

Hier legen Sie fest, ob Sie einen vorhandenen Träger nachrechnen , oder eine Bemessung durchführen wollen.
Im Falle der Nachrechnung werden die eingegebenen Querschnittswerte konstant gehalten. Falls eine Bemessung vorgenommen werden soll, erhöht XDUR solange iterativ die Trägerhöhe, bis alle Nachweise erbracht werden konnten.

Lage

Über diese Optionsschalter legen Sie die Lage des Trägers fest. Nach DIN 1052 beeinflusst die Bauteillage die Größe der zulässigen Spannungen.

Abmessungen des gesamten Trägers verändern

Dieses Kontrollfeld kann nur angewählt werden, wenn eine Bemessung des Trägers durchgeführt werden soll. Ist dieses Feld nicht aktiviert, so ermittelt XDUR unter Umständen in jedem Feld eine andere Trägerhöhe. Ist es hingegen aktiviert, erhält jedes Feld des Trägers dieselbe Höhe.

Eigengewicht berücksichtigen

Über dieses Kontrollfeld legen Sie fest, ob XDUR vor der Berechnung das Eigengewicht automatisch ermitteln soll.

Schrittweite bei der Bemessung

Bei der Bemessung werden die Querschnittswerte solange erhöht, bis alle Nachweise eingehalten sind. In diesen Feldern können Sie angeben, in welchen Schritten die Höhe, bzw. die Breite verändert werden sollen.

Zul. Durchbiegungen im Feld

In diesem Eingabefeld können Sie die zul. Durchbiegungen in Feldmitte festlegen. Das Eingabefeld ist mit L/300 vorbelegt. Wenn die zul. Durchbiegung L/300 betragen soll, so ist hier eine 300 einzugeben.

Zul. Durchbiegungen am Kragarm

In diesem Eingabefeld können Sie die zul. Durchbiegungen an Kragarmenden festlegen. Das Eingabefeld ist mit L/150 vorbelegt. Wenn die zul. Durchbiegung L/150 betragen soll, so ist hier eine 150 einzugeben.

Neg. Durchbiegungen berücksichtigen

Im Feld / am Kragarm
In diesem Eingabefeld können Sie einstellen, getrennt für das Feld und den Kragarm, ob eine negative Durchbiegung (nach oben) bei der zul. Durchbiegung auch berücksichtigt werden soll.

Kippnachweis

Hier stellen Sie ein, wie der Kippnachweis durchgeführt werden soll.

Ohne

Hier wird kein Nachweis durchgeführt.

Nach DIN 1052

Hier wird der Kippnachweisnachweis nach DIN 1052 durchgeführt.

Halterung

Hier geben Sie den Abstand der seitlichen Halterung für den Kippnachweis ein.
