Deckungslinien bearbeiten (Feldbewehrung)

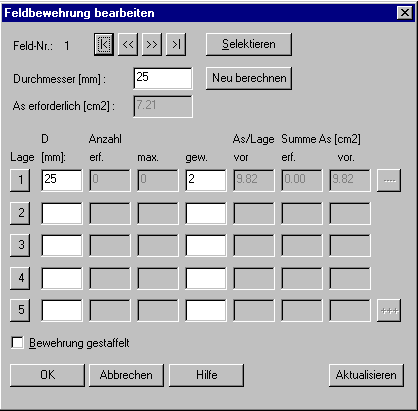

Dieser Dialog erscheint, wenn Sie den Befehl Deckungslinien bearbeiten- Feldbewehrung angewählt haben.
Bei der Berechnung der Deckungslinien verwendet XDUR zunächst in jedem Feld den selben Durchmesser. Mit Hilfe dieses Dialoges haben Sie die Möglichkeit, die Bewehrung in jedem Feld gezielt Ihren Wünschen anzupassen.
Deckungslinien bearbeiten (Feldbewehrung)

Feld

Über diese Rekordertasten können Sie das Feld auswählen, dass bearbeitet werden soll.

Selektieren

Bei Betätigung dieser Befehlsschaltfläche erscheint ein Fadenkreuzcursor.
Mit diesem können Sie das Feld auswählen, welches Sie bearbeiten wollen.

Durchmesser / Neu Berechnen

In dem Eingabefeld erscheint der in diesem Feld verwendete Durchmesser.
Dieser kann beliebig variiert werden.
Wenn Sie ihn verändern, und danach die Befehlsschaltfläche Neu Berechnen anwählen, wird die untere Tabelle neu berechnet und die Darstellung der Deckungslinien aktualisiert.
Falls bei dem gewählten Durchmesser mehrere Lagen erforderlich sind, werden diese in der unteren Tabelle mit angegeben.
Die Berechnung geht davon aus, dass in allen Lagen derselbe Durchmesser verwendet wird.
Falls dies nicht Ihren Wünschen entspricht, können Sie dies in der unteren Tabelle manuell anpassen.

As. Erforderlich [cm2]

Hier wird die maximal erforderliche Bewehrung in dem ausgewählten Feld angegeben.

Tabelle

In dieser Tabelle werden alle Bewehrungsstäbe aufgeführt, die zur Abdeckung der Zugkraftlinie in diesem Feld erforderlich sind.
XDUR verteilt die Eisen auf mehrere Lagen, wenn diese zur Abdeckung der erforderlichen Bewehrung benötigt werden. Dabei berücksichtigt XDUR die maximal zulässige Anzahl an Eisen pro Lage.
Pro Zeile der Tabelle wird die Bewehrung für eine einzelne Lage angegeben.
Die berechneten Werte können sie beliebig den Erfordernissen anpassen.

Lage

In dieser Spalte der Tabelle wird die Nummer der jeweiligen Lage angegeben.
Die Lagen sind von unten nach oben durchnummeriert. D.h., dass die unterste Lage die Nummer 1 besitzt.

Durchmesser

In dieser Spalte wird der Durchmesser angegeben, der in dieser Lage verwendet werden soll.
In einer Lage kann immer nur ein Durchmesser verwendet werden.

Anzahl

In dieser Spalte wird die Anzahl an Eisen angegeben, die in dieser Lage eingebaut werden sollen.
XDUR berücksichtigt hier die nach DIN vorgegebenen Mindestabstände der Eisen untereinander.
Sie haben aber die Möglichkeit, auch mehr Eisen, als dies nach DIN zulässig ist, einzubauen.

As/Lage vorhanden[cm2]

In dieser Spalte gibt XDUR an, wie viel Bewehrung aufgrund des gewählten Durchmessers sowie der Anzahl in dieser Lage vorhanden ist.

Summe As [cm2]

In dieser Spalte gibt XDUR die Summe der Bewehrung aus dieser sowie allen darunter liegenden Lagen an.
Sie haben aber die Möglichkeit, auch mehr Eisen, als dies nach DIN zulässig ist, einzubauen.

Bewehrung gestaffelt

Über dieses Kontrollfeld legen Sie fest, ob die Bewehrung in diesem Feld gestaffelt eingebaut werden soll.
XDUR staffelt die Feldbewehrung lagenweise. D.h., dass die Eisen in einer Lage alle dieselbe Länge haben.
Die erste Lage wird immer über die Gesamtlänge des Feldes verlegt.
Dieses Kontrollfeld hat also nur dann eine Auswirkung, wenn mehrere Lagen angeordnet werden.
Wenn dieses Kontrollfeld aktiviert ist, wird dies auch bei der Darstellung der Deckungslinien am Bildschirm dargestellt.

Aktualisieren

Falls Sie manuelle Veränderung an der berechneten Bewehrung vorgenommen haben, führt die Betätigung dieser Befehlsschaltfläche zu einer Neuberechnung der Tabelle mit den veränderten Werten. Zusätzlich werden die Deckungslinien am Bildschirm aktualisiert.
