Berechnung und Ergebnisdarstellung

Das System ist nun komplett definiert, und die Ergebnisse können betrachtet werden. Wählen Sie hierzu aus dem Menu Ergebnisse den Befehl Anzeigen.
Es erscheint ein Dialog, auf dem Sie einstellen können, welche Ergebnisse dargestellt werden sollen. XDUR führt daraufhin die Berechnung durch und stellt die gewünschten Ergebnisse auf dem Bildschirm dar.

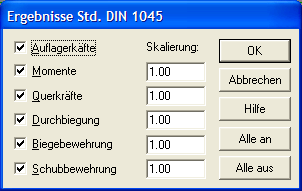

Ergebnisse DIN 1045
Wenn Sie weitere Ergebnisse betrachten wollen, wählen Sie hierzu einfach wieder den Befehl Ergebnisse. Eine Berechnung wird in diesem Fall nicht wieder durchgeführt.
Vor der Berechnung führt XDUR eine Plausibilitätskontrolle durch. Wenn Sie z.B. Lasten definiert haben, die über den Träger herausragen, erscheint eine entsprechende Fehlermeldung. Bevor Sie die Berechnung starten können, muss die Plausibilitätskontrolle ohne Fehlermeldungen durchgeführt worden sein.
Plausibilitätskontrolle
Diese Ergebnisse können Sie über den Befehl Datei-Drucken auf Ihrem Drucker oder Plotter ausgeben.

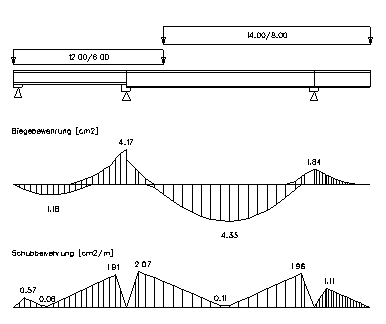

Das Tutorial ist mit der Darstellung der Berechnungsergebnisse abgeschlossen. Um das Programm nun zu beenden, wählen Sie den Befehl Graphik beenden aus dem Menü Datei.
