Biegebemessung nach EC 2

Nach dem Ausdruck der Auflagergrößen werden die Ergebnisse der Biegebemessung angegeben. Die Ausgabe erfolgt in den gewünschten Ntels Punkten sowie in allen Bemessungs- und Maximalstellen.
Für jeden Ntels Punkt werden zwei Zeilen ausgedruckt.
Die erste bezieht sich auf die Bemessungswerte für die obere Bewehrung, die zweite auf die Bemessungswerte für die untere Bewehrung.

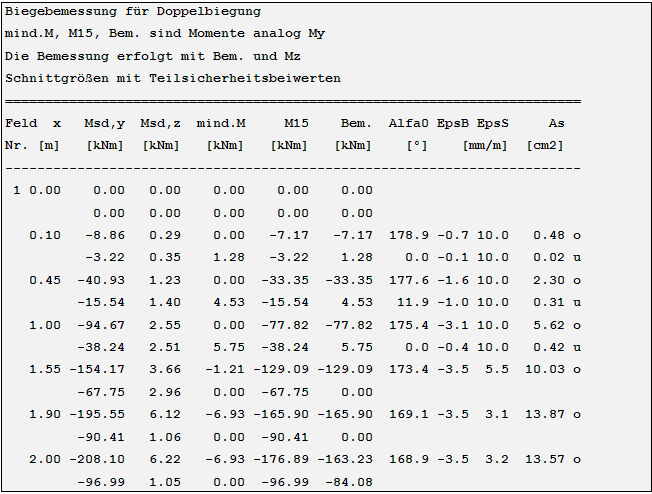

Biegebemessung EC 2

Feld Nr.

Hier wird die Nummer des Feldes angegeben, für den die Ergebnisse ausgegeben werden.

x [m]

Abstand des Ntels Punktes vom Feldbeginn.

f [cm]

Die Durchbiegung an dieser Stelle

Msd,y [kNm]

Das Moment um die y-Achse an dieser Stelle, das sich aus der ungünstigsten Überlagerung der Nutzlasten ergibt.

Msd,z [kNm]

Das Moment um die z-Achse an dieser Stelle, das sich aus der ungünstigsten Überlagerung der Nutzlasten ergibt.

mind. M [kNm]

Falls die Mindestmomente berücksichtigt werden sollen, so wird hier das entsprechende Moment angegeben.

M15 [kNm]

Falls die Momente umgelagert werden sollen, so wird hier das entsprechende Moment angegeben.

Bem [kNm]

Das Moment, für das im folgenden die Bemessung durchgeführt wird.

Alfa0 [°]

Winkel der Dehnungsnulllinie (grd)

EpsB [mm/m]

Vorhandene Betonstauchung

As [cm2]

Die Bewehrung, die sich aus der Bemessung ergibt.
Wenn die Bewehrung unten im Träger angeordnet werden soll, so steht hinter dem Zahlenwert ein u, falls die Bewehrung oben angeordnet wird, ein o.
