Biegebemessung DIN 1045

Nach dem Ausdruck der Auflagergrößen werden die Ergebnisse der Biegebemessung angegeben. Die Ausgabe erfolgt in den gewünschten Ntels Punkten sowie in allen Bemessungs- und Maximalstellen.
Für jeden Ntels Punkt werden zwei Zeilen ausgedruckt.
Die erste bezieht sich auf die Bemessungswerte für die obere Bewehrung, die zweite auf die Bemessungswerte für die untere Bewehrung.

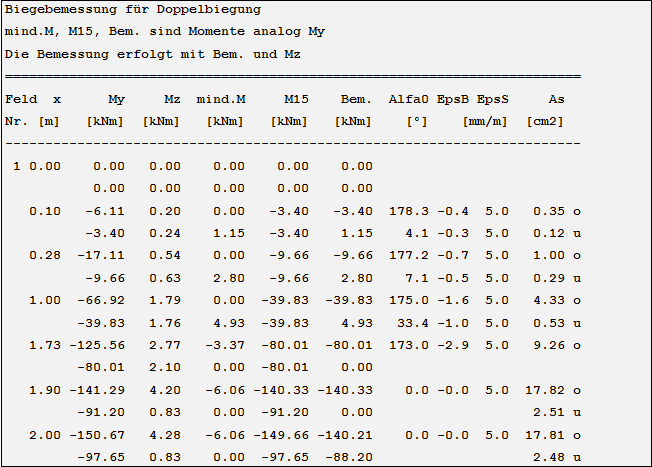

Biegebemessung DIN 1045

Feld Nr.

Hier wird die Nummer des Feldes angegeben, für den die Ergebnisse ausgegeben werden.

x [m]

Abstand des Ntels Punktes vom Feldbeginn.

My [kNm]

Das Moment an dieser Stelle, das sich aus der ungünstigsten Überlagerung der Nutzlasten ergibt.

Mz [kNm]

Das Moment an dieser Stelle, das sich aus der ungünstigsten Überlagerung der Nutzlasten ergibt.

mind. M [kNm]

Falls die Mindestmomente nach DIN 1045 berücksichtigt werden sollen, so wird hier das entsprechende Moment angegeben.

M15 [kNm]

Falls die Momente nach DIN 1045 umgelagert werden sollen, so wird hier das entsprechende Moment angegeben.

Bem [kNm]

Das Moment, für das im folgenden die Bemessung durchgeführt wird.

Alfa0 [°]

Winkel der Dehnungsnulllinie (grd)

EpsB [mm/m]

Vorhandene Betonstauchung

EpsS [mm/m]

Vorhandene Stahldehnung

As [cm2]

Die Bewehrung, die sich aus der Bemessung ergibt.
Wenn die Bewehrung unten im Träger angeordnet werden soll, so steht hinter dem Zahlenwert ein „u“, falls die Bewehrung oben angeordnet wird, ein „o“.
