Erddruck als Einwirkung bei Aussteifungssystemen

Erddruck erzeugen

Hier können Sie unter der Verwendung von allgemeinen Angaben Ihren Erddruck definieren.

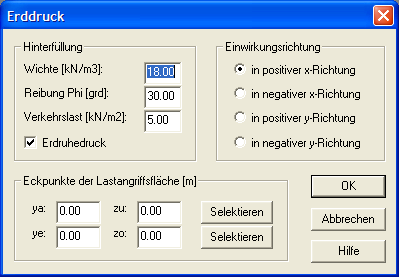

Erddruck erzeugen

Hinterfüllung

Hier können Sie die Daten der Hinterfüllung für die Erddruckberechnung angeben.

Wichte [kN/m3]

Hier geben Sie die Erdstoffwichte des Hinterfüllstoffes an.

Reibung Phi [grd]

Hier geben Sie den Reibungswinkel des Hinterfüllstoffes an.

Nutzlast [kN/m2]

Hier können Sie die Größe der Nutzlast auf die Hinterfüllung angeben.

Erdruhedruck

Hier können Sie zwischen einer Berechnung für Erdruhedruck oder aktiven Erddruck wählen.

Einwirkungsrichtung

Hier wählen Sie die Richtung der Einwirkung bezogen auf die beiden Grundrißachsen aus.

Eckpunkte der Lastangriffsfläche [m]

Hier geben Sie den linken unteren Eckpunkt und den rechten oberen Eckpunkt der Lastangriffsfläche an bzw. selektieren Sie diese. Bei einer Einwirkungsrichtung parallel zur y-Achse wird in der Ansicht, sonst in der Seitensicht selektiert.
