Allgemeine Angaben

Hier können Sie unter der Verwendung von allgemeinen Angaben Ihren Berechnungswunsch definieren.

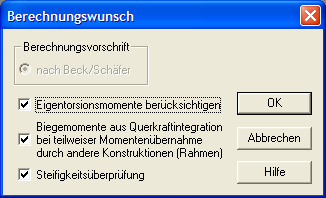

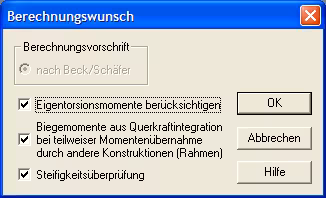

Berechnungswunsch erzeugen

Berechnungsvorschrift

Die Berechnung erfolgt nach Beck/Schäfer.

Eigentorsionsmoment berücksichtigen

Hier können Sie die Berücksichtigung des Eigentorsionsmomentes ausschalten.

Biegemomente aus Querkraftintegration

Die Biegemomente werden nicht direkt berechnet, sondern aus den ermittelten Querkräften. Das ist dann erforderlich, wenn die Fußmomente oberhalb des Fundamentes endender Wandprofile von anderen Konstruktionen (z.B.:Rahmen) übernommen werden sollen.

Steifigkeitsüberprüfung

Wenn eingeschaltet erfolgt eine Überprüfung der Torsionssteifigkeit des Gesamtsystems durch Feststellen von mindestens 2 Wandschnittpunkten pro Steifigkeitsabschnitt im Grundriss. Bei allgemeinen Wandprofilen wird eine Wand in Richtung des größeren Flächenträgheitsmomentes angenommen, bei gleich großen Flächenträgheitsmomenten werden zwei zueinander rechtwinklig stehende Wände angenommen.
