Darstellungen

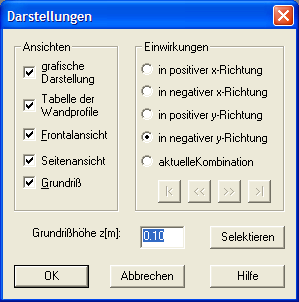

Dieser Dialog erscheint, wenn Sie den Befehl Ansicht Darstellungen ausführen.
Darstellungen
Auf diesem Dialog können Sie die gewünschten grafischen Darstellungen auswählen bzw. die jeweiligen Programmeinstellungen korrigieren.

Mit grafischer Darstellung

Die grafische Darstellung kann an- oder ausgeschaltet werden.

Tabelle der Wandprofile

Die Tabelle der Nummern der Wandprofile kann an- oder ausgeschaltet werden.
Mit Hilfe dieser Tabelle ist eine schnellere Bearbeitung von Wandprofilen im nicht aktuellen Grundriss möglich.

Frontalansicht

Die Frontalansicht kann an- oder ausgeschaltet werden.

Seitenansicht

Die Seitenansicht kann an- oder ausgeschaltet werden.

Grundriss

Der Grundriss kann an- oder ausgeschaltet werden.

z [m]

Die Schnitthöhe für den Grundriss kann numerisch eingegeben oder mit dem Fadenkreuzcoursor selektiert werden.

Einwirkungsrichtung (LFK)

Die Darstellung der Einwirkungen erfolgt entsprechend ihrer Wirkungsrichtung oder ihrer Zugehörigkeit zu einer Einwirkungskombination.
Diese Darstellung kann verändert werden.
