Wandabschnitte der Wandprofile

Ein aussteifendes Wandprofil besteht aus ein bis mehreren Wandabschnitten mit konstanter Dicke und durch Anfangs- und Endkoordinaten festgelegter Wandachse im Grundriss.

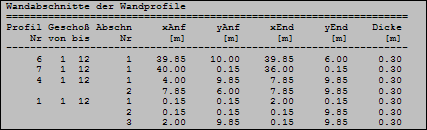

Wandabschnitte der Wandprofile

Profil Nr

Nummer des aussteifenden Wandprofils

Geschoß von bis

Begrenzung des Wandprofils

Abschnitt Nr

Fortlaufende Nummer des Wandabschnittes des aussteifenden Wandprofils

xAnf [m], yAnf [m]

Koordinaten des Wandachsenbeginns

xEnd [m], yEnd [m]

Koordinaten des Wandachsenendes

Dicke [m]

Dicke des Wandabschnittes
