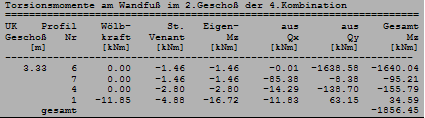

Torsionsmomente

Torsionsmomente

UK Geschoß [m]

Im orthogonalen Koordinatensystem mit der positiven y-Richtung nach links und der positiven z-Richtung nach unten gerichtet.

Profil Nr

Nummer des aussteifenden Wandprofils

Wölbkraft [kNm/m]

Anteil des Torsionsmomentes aus der Wölbkrafttorsion

St.Venant [kNm/m]

Anteil des Torsionsmomentes aus der freien Torsion

Eigen- Mz [kNm/m]

Eigentorsionsmoment aus Wölbkraft und freier Torsion des Wandprofils um die z-Achse

aus Qx [kNm/m]

Moment aus der Querkraft Qx des Wandprofils um den Schubmittelpunkt des Gesamtsystems

aus Qy [kNm/m]

Moment aus der Querkraft Qy des Wandprofils um den Schubmittelpunkt des Gesamtsystems

Gesamt Mz [kNm/m]

Moment aus Eigentorsion und Querkraftanteilen des Wandprofils um den Schubmittelpunkt des Gesamtsystems
