Die Dokumenten-Ansicht

Die Dokumenten-Ansicht gibt Ihnen einen schnellen Überblick über die Objekte im gerade aktiven Dokument.

Dokumente als Projektbausteine

Projekt kann sich aus beliebig vielen Dokumenten zusammensetzen. Ein 'Dokument' ist dabei eine logische Einheit. Es kann sich zum Beispiel um eine Platte, um einen Querschnitt, aber auch um ein komplettes Bauwerk handeln.

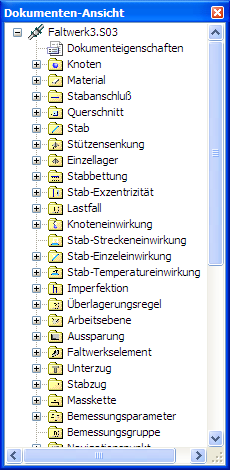

Dokumenten-Ansicht In der Dokumenten-Ansicht werden dabei alle Elemente die zum Dokument gehören als Baum dargestellt. Dabei tauchen diese Elemente nach Typ oder Lastfall sortiert auf - sind aber auch verschachtelt.

Im einfachsten Fall fungiert diese Ansicht also als Navigationshilfe, die Sie bei der Organisation Ihrer Objekte und beim bearbeiten von deren Eigenschaften unterstützt. Sie können natürlich auf jedes Objekte doppelklicken - das öffnet dann den zugehörigen Dialog, mit dem Sie die Eigenschaften des angeklickten Objektes bearbeiten können.

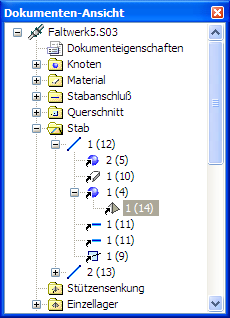

Dokumenten-Ansicht Sie können mit der Dokumenten-Ansicht aber auch die Zusammenhänge der einzelnen Objekte besser erfassen. Verwendet ein Objekt ein anderes Objekte, dann taucht dieses Objekt als weiterer Ast im 'Vater' Objekt auf. Im diesem Bild sehen Sie zum Beispiel einen Stab.

Der verwendet unter anderem den Knoten '1', und dieser verwendet das Lager mit der Bezeichnung '1'. Der komplette Zusammenhang wird Ihnen dabei in der Baumstruktur dargestellt. Natürlich können Sie auch auf die Kind-Objekte doppelklicken um deren Eigenschaften zu bearbeiten. Oder aber, Sie beenden die Verwendung eines Kind-Objektes über das zugehörige Objekt-Menü.

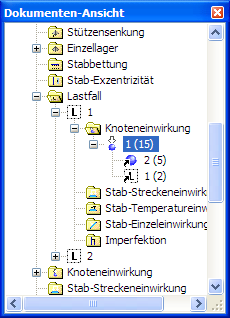

Dokumenten-Ansicht Die Objekte sind aber nicht nur nach Typ, sondern auch logisch geordnet. So finden Sie zwar einen separaten Order für die einzelnen Einwirkungen - ist eine Einwirkung aber einem Lastfall zugeordnet, dann taucht diese Einwirkung auch unterhalb des entsprechenden Lastfalles auf. So wie in diesem Bild.

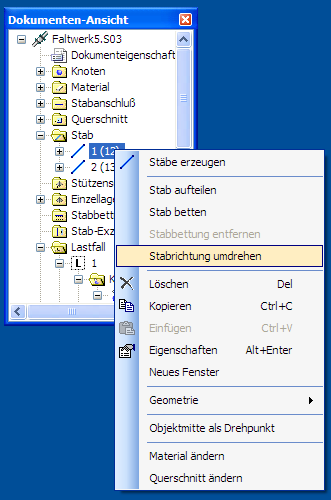

Dokumenten-Ansicht Jedes Objekt hat ein Objekt-Menü, das Sie natürlich ganz nach Wunsch auch verändern können. So wie auch in allen anderen Ansichten, öffnet sich dieses Objektes-Menü auch in der Dokumenten-Ansicht, wenn Sie mit der rechten Maustaste auf das Objekt klicken.

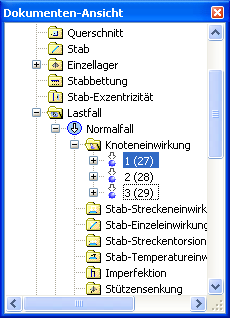

Dokumenten-Ansicht Es ist ebenfalls möglich sich mit der Tastatur durch die Dokumenten-Ansicht zu bewegen und Objekte auszuwählen. Mit den Pfeiltasten 'rauf' und 'runter' geht man vom aktuellen Objekt einen Schritt nach oben bzw. unten. Mit 'links' und 'rechts' kann man einen Ast auf- bzw. zuklappen. Die Leertaste ermöglicht das Auswählen des aktuellen Objekts. Das aktuelle Objekt erkennt man an der gestrichelten Linie außen rum. Ausgewählte Objekte hingegen sind farbig hinterlegt.
