Erdbeben nach DIN 4149

Die Baustatik führt auf Wunsch die Berechnung und Bemessung für Erdbeben nach dem vereinfachten Antwortspektrumverfahren gemäß DIN 4149 durch. Das Gebäude muss einige Bedingungen nach DIN 4149 (4.3.) erfüllen. Dies ist im wesentlichen eine gewisse Symmetrie. Diese Bedingungen werden vom Programm nicht überprüft.
Das Vorgehen ist grob in folgende Schritte einteilbar:
  • Eingabe des Systems und der normalen Belastung (Ständig, Nutzlast, Wind, Schnee, ...)
  • Erzeugung der Ersatzerdbebenlasten mit dem Generator
  • Berechnung der endgültigen Schnittgrößen (inklusive der Erdbebenlasten) und Bemessung

Eingabe des Systems

Zunächst ist das statische System inklusive der Belastung einzugeben.

Generator

Der Erdbebenlastgenerator erzeugt auf Grundlagen der vorliegen Daten die Ersatzerdbebenlasten und ordnet diese in speziellen Erdbebenlastfällen an. Sollten sich Änderungen am System ergeben, so muss der Generator erneut gestartet werden.

Schnittgrößen und Bemessung

Sind Erdbebenlastfälle im System vorhanden, wird die Bemessung sowohl für die Grundkombination als auch für die Erdbebenkombination durchgeführt. Als Ergebnis wird die Einhüllende dieser beiden Berechnungen geliefert.

Videos zum Thema

Von 2D nach 3D

Mit der Baustatik können Sie komplette Gebäude sowohl in 2D als auch in 3d erfassen. Bei 2D gebeten Sie also normale ebene Positionen ein und die Verknüpfung davon erfolgt durch die automatische Lastweiterleitung. Bei 3D wird das Bauwerk einfach in 3 Dimensionen erfasst. Für einige Berechnungen, zum Beispiel für Erdbeben-Nachweise ist die 3D-Berechnung eine Voraussetzung. Was aber, wenn man bereits alles in 2D eingegeben hat? Ein lösbares Problem, wie dieses Video zeigt.
von-2d-nach-3dVideo abspielen

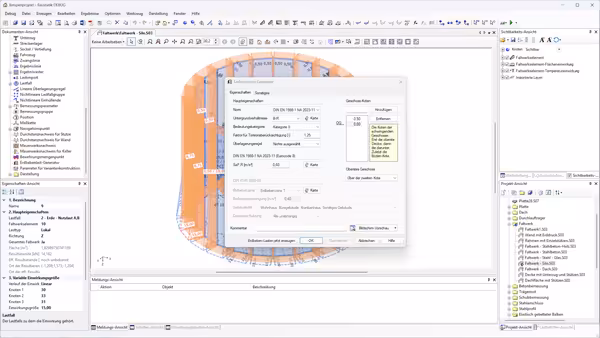

Erdbeben-Nachweise in der Baustatik

Die Baustatik kann die Bemessung für Erdbeben nach dem vereinfachten Antwortspektrumverfahren gemäß DIN 4149 durchführen. Dafür enthält sie einen Generator, die die benötigten Ersatzerdbebenlasten auf Basis eines vorhandenen Gebäudes und seiner Belastung erzeugt. Dieses Video zeigt, was Sie für den Erdbeben-Nachweis tun müssen.
erdbebenVideo abspielen
