Der Dialog 'Ergebnisse von Überlagerungen (Nichtlineare Berechnung), Th. 1 und Th. 2 Ordnung'
Alle definierten Einwirkungen sind einem Lastfall zugeordnet. Bei der linearen Berechnung des Systems werden für jeden dieser Lastfälle getrennt die Ergebnisse ermittelt. Bei einer nichtlinearen Berechnung werden diese Einzellastfälle zu Lastfallgruppen zusammengefasst, die als Lastkollektiv berechnet werden. Diese nichtlinearen Lastfallgruppen können Sie in einem weiteren Schritt zu nichtlinearen Überlagerungsregeln zusammenfassen. Alle nichtlinearen Lastfallgruppen innerhalb einer nichtlinearen Einhüllenden schließen sich gegenseitig aus.
Mit Hilfe dieses Dialogs können Sie alle Ergebnisse dieser Überlagerungen betrachten.
Die Ergebnisse werden in der gerade aktiven Ansicht des jeweiligen Dokumentes grafisch dargestellt. Falls Sie mehrere Ansichtsfenster für ein Dokument geöffnet haben, kann für jedes dieser Fenster ein unabhängiger Ergebnisdialog geöffnet werden.
Mit Hilfe dieses Dialogs können Sie alle Ergebnisse dieser Überlagerungen betrachten.
Die Ergebnisse werden in der gerade aktiven Ansicht des jeweiligen Dokumentes grafisch dargestellt. Falls Sie mehrere Ansichtsfenster für ein Dokument geöffnet haben, kann für jedes dieser Fenster ein unabhängiger Ergebnisdialog geöffnet werden.
Einhüllende
Hier können Sie auswählen, für welche Einhüllende die Ergebnisse angezeigt werden sollen.
Ergebnisse gleichzeitig anzeigen
Normalerweise wird immer nur ein einzelnes Ergebnis gleichzeitig dargestellt (z.B. die Biegemoment My). Wenn Sie diesen Schalter aktivieren, werden alle ab diesem Zeitpunkt ausgewählten Ergebniskurven zusätzlich in die Grafik eingetragen. So können z.B. die Biegemomente My und Mz gleichzeitig dargestellt werden.
Min/Max Verläufe
Die Durchführung einer Lastfallüberlagerung führt zu minimalen und den maximalen Ergebnissen an jeder Stelle des Tragwerks. Über diese Auswahlbox können den Kurventyp festlegen.
- Darstellung nur der Maximalwerte
- Darstellung nur der Minimalwerte
- Darstellung sowohl von Minima als auch Maxima. Es werden dann zwei Kurven gleichzeitig dargestellt.
Ergebnisse
Bei der Min/Max-Wertberechnung für einen Balken mit 6 Freiheitsgraden fallen an jeder Stelle insgesamt 72 Zahlen als Ergebnis an. Diese 72 Zahlen setzen sich wie folgt zusammen:
Für jede einzelne der 6 Schnittgrößen ergibt sich sowohl ein minimaler als auch ein maximaler Wert. Dies sind 12 verschiedene Ergebnisse. Zu jedem dieser Extremwerte können die zugehörigen 5 anderen Schnittgrößen berechnet werden.
Dies sind dann noch einmal 12*5 = 60 Ergebniswerte. Zusammen sind dies 12 + 60 = 72 verschiedene Werte.
Um diese Werte einfach auffinden zu können, sind sie in logische Gruppen eingeteilt. In der oberen Ebene des Baums befinden sich die Extremwerte. In der Ebene darunter die dazugehörigen 5 weiteren Werte.
Für jede einzelne der 6 Schnittgrößen ergibt sich sowohl ein minimaler als auch ein maximaler Wert. Dies sind 12 verschiedene Ergebnisse. Zu jedem dieser Extremwerte können die zugehörigen 5 anderen Schnittgrößen berechnet werden.
Dies sind dann noch einmal 12*5 = 60 Ergebniswerte. Zusammen sind dies 12 + 60 = 72 verschiedene Werte.
Um diese Werte einfach auffinden zu können, sind sie in logische Gruppen eingeteilt. In der oberen Ebene des Baums befinden sich die Extremwerte. In der Ebene darunter die dazugehörigen 5 weiteren Werte.

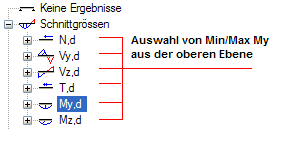

 | In der ersten Ebene des Baums lassen sich die Min/Max Werte direkt auswählen |

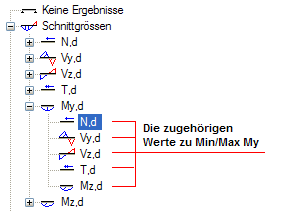

 | Aus der zweiten Ebene des Baumes werden die zugehörigen Werte ausgewählt |
| Einzelauflager | ||
 Globale Auflagerkräfte | Die Darstellung der globalen Reaktionskräfte. Sie sind positiv in Richtung der positiven Achsen des Gesamtsystems. | |
 Vx | Die Auflagerkraft in globaler X-Richtung. | |
 Vy | Die Auflagerkraft in globaler Y-Richtung. | |
 Vz | Die Auflagerkraft in globaler Z-Richtung. | |
 T | Das Auflagermoment bzw. Einspannmoment um die globale X-Achse. | |
 My | Das Auflagermoment bzw. Einspannmoment um die globale Y-Achse. | |
 Mz | Das Auflagermoment bzw. Einspannmoment um die globale Z-Achse. | |
 Lokale Auflagerkräfte | Die Darstellung der lokalen Reaktionskräfte. Sie sind positiv in Richtung der lokalen Achsen des Lagers. Sie unterscheiden sich von den globalen Auflagerkräften bei allen Lagern, die eine Verdrehung gegenüber dem globalen Koordinatensystem besitzen. | |
| Vx | Die Auflagerkraft in lokaler X-Richtung. | |
| Vy | Die Auflagerkraft in lokaler Y-Richtung. | |
| Vz | Die Auflagerkraft in lokaler Z-Richtung. | |
| T | Das Auflagermoment bzw. Einspannmoment um die lokale X-Achse. | |
| My | Das Auflagermoment bzw. Einspannmoment um die lokale Y-Achse. | |
| Mz | Das Auflagermoment bzw. Einspannmoment um die lokale Z-Achse. | |
| Streckenlager global | ||
  pro Knoten | Darstellung der globalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des globalen Koordinatensystems. An dieser Stelle werden die exakten Daten aus der FEM-Berechnung angegeben. | |
| Vx | Die Auflagerkraft in globaler X-Richtung. | |
| Vy | Die Auflagerkraft in globaler Y-Richtung. | |
| Vz | Die Auflagerkraft in globaler Z-Richtung. | |
| T | Das Auflagermoment bzw. Einspannmoment um die globale X-Achse. | |
| My | Das Auflagermoment bzw. Einspannmoment um die globale Y-Achse. | |
| Mz | Das Auflagermoment bzw. Einspannmoment um die globale Z-Achse. | |
 pro Meter | Darstellung der globalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des globalen Koordinatensystems. Hier werden die Werte pro laufenden Meter angegeben. | |
| Vx | Die Auflagerkraft in globaler X-Richtung. | |
| Vy | Die Auflagerkraft in globaler Y-Richtung. | |
| Vz | Die Auflagerkraft in globaler Z-Richtung. | |
| T | Das Auflagermoment bzw. Einspannmoment um die globale X-Achse. | |
| My | Das Auflagermoment bzw. Einspannmoment um die globale Y-Achse. | |
| Mz | Das Auflagermoment bzw. Einspannmoment um die globale Z-Achse. | |
 als Ersatztrapezlast | Darstellung der globalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des globalen Koordinatensystems. Hier werden die Werte als Ersatztrapezlasten angegeben. | |
| Vx | Die Ersatztrapezlast in globaler X-Richtung. | |
| Vy | Die Ersatztrapezlast in globaler Y-Richtung. | |
| Vz | Die Ersatztrapezlast in globaler Z-Richtung. | |
| Streckenlager lokal | In diesem Bereich werden die Lagerkräfte in der Richtung des lokalen Lagerkoordinatensystems angegeben. Das lokale Lagerkoordinatensystem wird durch die Lage des Lagers festgelegt. | |
  pro Knoten | Darstellung der lokalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des lokalen Lagerkoordinatensystems. An dieser Stelle werden die exakten Daten aus der FEM-Berechnung angegeben. | |
| Vx | Die Auflagerkraft in lokaler X-Richtung. | |
| Vy | Die Auflagerkraft in lokaler Y-Richtung. | |
| Vz | Die Auflagerkraft in lokaler Z-Richtung. | |
| T | Das Auflagermoment bzw. Einspannmoment um die lokale X-Achse. | |
 pro Meter | Darstellung der lokalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des lokalen Lagerkoordinatensystems. Hier werden die Werte pro laufenden Meter angegeben. | |
| Vx | Die Auflagerkraft in lokaler X-Richtung. | |
| Vy | Die Auflagerkraft in lokaler Y-Richtung. | |
| Vz | Die Auflagerkraft in lokaler Z-Richtung. | |
| T | Das Auflagermoment bzw. Einspannmoment um die lokale X-Achse. | |
 als Ersatztrapezlast | Darstellung der lokalen Auflagerkräfte als Reaktionskräfte. Sie sind positiv entgegen der positiven Achsen des lokalen Lagerkoordinatensystems. Hier werden die Werte als Ersatztrapezlasten angegeben. | |
| Vx | Die Ersatztrapezlast in lokaler X-Richtung. | |
| Vy | Die Ersatztrapezlast in lokaler Y-Richtung. | |
| Vz | Die Ersatztrapezlast in lokaler Z-Richtung. | |
| Stäbe und Unterzüge | ||
 Schnittgrößen | Die Bemessungsschnittgrößen bezogen auf das lokale Balkenkoordinatensystem. | |
 N | Die Normalkraft in X-Richtung, positiv bei Zug. | |
 Vy | Die Querkraft in Y-Richtung. | |
 Vz | Die Querkraft in Z-Richtung. | |
 T | Das Torsionsmoment um X, positiv wenn die Y-Achse in die Z-Achse gedreht wird. | |
 My | Das Biegemoment um Y, positiv bei Zug in Richtung der positiven Z-Achse. | |
 Mz | Das Biegemoment um Z, positiv bei Zug in Richtung der negativen Y-Achse. | |
 Lokale Verformungen | Die Verschiebungen sind positiv in Richtung der positiven Achse des lokalen Balkenkoordinatensystems. | |
 Vektor | Die Räumliche Gesamtverschiebung. | |
 Vx | Die Verschiebung in lokaler X-Richtung. | |
 Vy | Die Verschiebung in lokaler Y-Richtung. | |
 Vz | Die Verschiebung in lokaler Z-Richtung. | |
 Vxx | Die Verdrehung um die lokale X-Achse. | |
 Vyy | Die Verdrehung um die lokale Y-Achse. | |
 Vzz | Die Verdrehung um die lokale Z-Achse. | |
 Globale Verformungen | Die Verschiebungen sind positiv in Richtung der positiven Achse des globalen Koordinatensystems. | |
| Vektor | Die räumliche Gesamtverschiebung. | |
| Vx | Die Verschiebung in globaler X-Richtung. | |
| Vy | Die Verschiebung in globaler Y-Richtung. | |
| Vz | Die Verschiebung in globaler Z-Richtung. | |
| Vxx | Die Verdrehung um die globale X-Achse. | |
| Vyy | Die Verdrehung um die globale Y-Achse. | |
| Vzz | Die Verdrehung um die globale Z-Achse. | |
 Pressungen | Die Pressungen werden aus den lokalen Verformungen des Balkens ermittelt. Sie sind positiv, wenn der Balken in Richtung der positiven lokalen Achsrichtungen verschoben wird. Zugspannungen sind positive Spannungen. | |
 Sx | Die Pressung in lokaler X-Richtung (Längsbettung). | |
 Sy | Die Pressung in lokaler Y-Richtung (Querbettung). | |
 Sz | Die Pressung in lokaler Z-Richtung (Querbettung). | |
 Sxx | Die Drehpressung um die lokale X-Richtung (Drehbettung). | |
| Faltwerkselemente | ||
 Grundschnittgrößen | Die Grundschnittgrößen bezogen auf das lokale Faltwerkskoordinatensystem. | |
 mx | Moment in Richtung der X-Achse des lokalen Koordinatensystems | |
 my | Moment in Richtung der Y-Achse des lokalen Koordinatensystems | |
 mxy | Drillmoment | |
 vx | Die zu mx gehörende Querkraft. | |
 vy | Die zu my gehörende Querkraft. | |
 nx | Normalkraft in Richtung der X-Achse des lokalen Koordinatensystems | |
 ny | Normalkraft in Richtung der Y-Achse des lokalen Koordinatensystems | |
 nxy | Schubfluss | |
 Hauptschnittgrößen | Die Hauptschnittgrößen des Faltwerkselementes. | |
 m1 | Moment in Richtung der Hauptachse 1. | |
 m2 | Moment in Richtung der Hauptachse 2. | |
 α,m | Winkel zwischen der Hauptachse 1 und der lokalen X-Achse | |
 vres | Resultieren Querkraft | |
 α,v | Winkel zwischen der Resultierenden und der lokalen X-Achse | |
 n1 | Normalkraft in Richtung der Hauptachse 1. | |
 n2 | Normalkraft in Richtung der Hauptachse 2. | |
 α,n | Winkel zwischen der Hauptachse 1 und der lokalen X-Achse | |
| Lokale Verformungen | Verschiebungen sind positiv in Richtung der positiven Achse des lokalen Faltwerkskoordinatensystems. | |
| Vektor | Die räumliche Gesamtverschiebung. | |
| Vx | Die Verschiebung in lokaler X-Richtung. | |
| Vy | Die Verschiebung in lokaler Y-Richtung. | |
| Vz | Die Verschiebung in lokaler Z-Richtung. | |
| Vxx | Die Verdrehung um die lokale X-Achse. | |
| Vyy | Die Verdrehung um die lokale Y-Achse. | |
| Vzz | Die Verdrehung um die lokale Z-Achse. | |
| Globale Verformungen | Verschiebungen sind positiv in Richtung der positiven Achse des globalen Koordinatensystems. | |
| Vektor | Die räumliche Gesamtverschiebung. | |
| Vx | Die Verschiebung in globaler X-Richtung. | |
| Vy | Die Verschiebung in globaler Y-Richtung. | |
| Vz | Die Verschiebung in globaler Z-Richtung. | |
| Vxx | Die Verdrehung um die globale X-Achse. | |
| Vyy | Die Verdrehung um die globale Y-Achse. | |
| Vzz | Die Verdrehung um die globale Z-Achse. | |
| Pressungen | Die Pressungen werden aus den lokalen Verformungen des Elementes ermittelt. Sie sind positiv, wenn das Element in Richtung der positiven lokalen Achsrichtungen verschoben wird. Zugspannungen sind positive Spannungen. | |
| Sx | Die Pressung in lokaler X-Richtung (In der Ebene des Elementes). | |
| Sy | Die Pressung in lokaler Y-Richtung (In der Ebene des Elementes). | |
| Sz | Die Pressung in lokaler Z-Richtung (senkrecht zum Element). | |
