Hauptspannungen in Flächenelementen
Die lokalen Grundspannungen sind nicht maßgeblich für die Dimensionierung des Faltwerkselementes. Vielmehr sind die extremal auftretenden Spannungen für die Bemessung heranzuziehen. Diese Extremalwerte werden als Hauptspannungen bezeichnet. Die Hauptspannungen ergeben sich aus dem Mohrschen Spannungskreis.

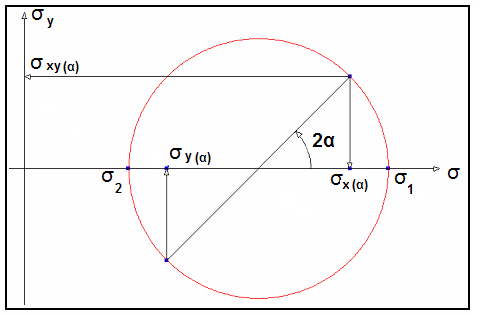

![Mohrsche Spannungskreis](images/mohr.png)

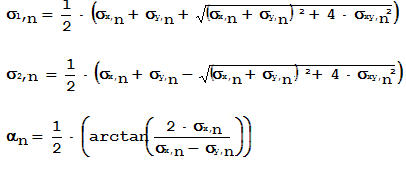

Es gelten folgende Zusammenhänge:
![Mohrsche Spannungskreis](images/mohr.png)
Es gelten folgende Zusammenhänge:
![]() | Platte Normalspannung |
![]() | Scheibe Normalspannung |
![]() | Platte Schubspannung in der Mitte des Elementes (des Querschnittes) aus Querkraft. |
![]() | Scheibe Schubspannung an den Elementrändern (des Querschnittes) aus der Scheibendrillnormalkraft. |
