Ermittlung der Torsionsbewehrung

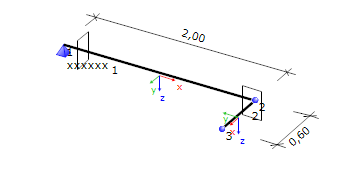

An dieser Stelle werden die Ergebnisse der Torsionsbemessung von Balken an einem Beispiel nachgerechnet. Bei dem Balken handelt es sich um einen 2 m langen Kragarm, an dem vorne zusätzlich ein 0.6 m langer senkrechter Stab angeordnet ist. Das Eigengewicht wird in diesem Beispiel nicht berücksichtigt. Am Ende des einen Balken wirkt eine senkrechte Kraft von 10 kN.
 |  |
Abmessungen und Belastung
Querschnitt b/h = 20/30 cm, Randabstand der Bewehrung um laufend = 4 cm.
Am Auflager des Kragarms ergeben sich folgende Schnittgrößen:
Am Auflager des Kragarms ergeben sich folgende Schnittgrößen:
 |  |  |

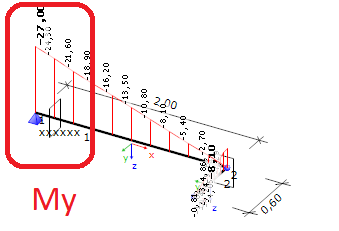

- My,ed = 27,00 kNm

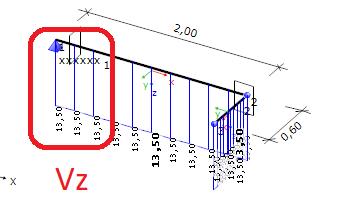

- Vz,ed = 13,50 kNm

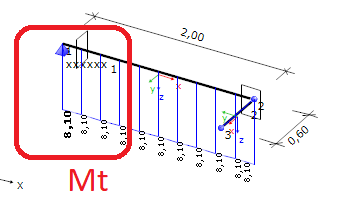

- Mt,ed = 8,10 kNm
Erforderliche Einzelbewehrungen
| Belastung | Ort | Bewehrung | Erklärung |
| My,Ed | as,o | 2,61 cm2 | Bewehrung oben im Querschnitt |
| Vz,Ed | as | 1,41 cm2/m | Bei zweischnittigen Bügeln ergibt sich 1,41/2 = 0,71 cm2/m /pro Seite |
| Mt,Ed | asl | 2,40 cm2 | Diese Bewehrung ist umlaufend einzulegen. |
| Mt,ed | asb | 3,55 cm2/m | Diese Bewehrung muss in jedem Schnitt vorhanden sein. |
Aufteilung der Torsionsbewehrung
Längsbewehrung
Die Torsionslängsbewehrung ist umlaufend einzulegen. Der Anteil pro Seite ergibt sich aus den vorhandenen Längen im Querschnitt.
Umfang im Querschnitt, in dem die Torsionsbewehrung verteilt wird: 2 * (20 - 2 * 4) + 2 * (30 - 2* 4) = 68 cm.
Somit entfällt auf:
oben: (20-2*4) / 68 * asl = 0,41 cm2
unten: (20-2*4) / 68 * asl = 0,41 cm2
links: (30-2*4) / 68 * asl = 0,78 cm2
rechts: (30-2*4) / 68 * asl = 0,78 cm2

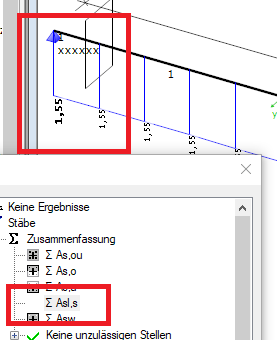

seitlich: links + rechts = 1.56 cm2
Umfang im Querschnitt, in dem die Torsionsbewehrung verteilt wird: 2 * (20 - 2 * 4) + 2 * (30 - 2* 4) = 68 cm.
Somit entfällt auf:
oben: (20-2*4) / 68 * asl = 0,41 cm2
unten: (20-2*4) / 68 * asl = 0,41 cm2
links: (30-2*4) / 68 * asl = 0,78 cm2
rechts: (30-2*4) / 68 * asl = 0,78 cm2
seitlich: links + rechts = 1.56 cm2
Bügelbewehrung
Die Torsionsschubbewehrung ist umlaufend einzulegen. D.h. in jedem Schnitt muss diese Bewehrung vorhanden sein: 3,55 cm2/m.
Bewehrungssummen
obere Bewehrung
Die Summe der oberen Bewehrung ergibt sich zu:

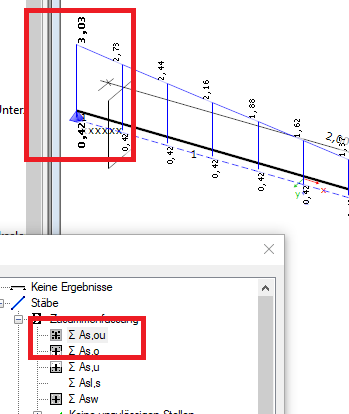

- Biegebewehrung: aso = 2,61 cm2
- Torsionsbewehrung: asl(o) = 0,41 cm2.
- Bewehrungssumme oben: 2,61 cm2 + 0,41 cm2 = 3,03 cm2
untere Bewehrung
Die Summe der unteren Bewehrung ergibt sich zu:
- Biegebewehrung: asu = 0,00 cm2
- Torsionsbewehrung: asl(u) = 0,41 cm2.
- Bewehrungssumme unten: 0,00 cm2 + 0,41 cm2 = 0,41 cm2
seitliche Bewehrung
Die Summe der seitlichen Bewehrung ergibt sich zu:
- links + rechts = 0,78 + 0.78 = 1,56 cm2
Bügelbewehrung
Das Programm geht von zweischnittigen Bügeln aus. Der angegebene Wert ist pro Bügelschnitt durch 2 zu teilen.
Die Summe der Bügelbewehrung ergibt sich zu:
Die Summe der Bügelbewehrung ergibt sich zu:

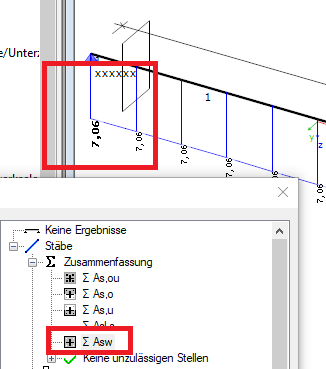

- Aus Schub : asw = 1,41 cm2/m
Bei zweischnittigen Bügeln sind somit 1,41/2 = 0,70 cm2/m (pro Bügelschnitt) erforderlich. - Aus Torsion: asb = 3,55 cm2/m
Diese Bewehrung ist umlaufend einzulegen.
Bei zweischnittigen Bügeln ist somit 3,55 cm2/m (pro Bügelschnitt) erforderlich. - Bewehrungssumme bei zweischnittigen Bügeln: 1,41 cm2 + 3,53 * 2 = 8,41 cm2/m
Mindestschubbewehrung
In diesem Beispiel handelt es sich bei der Schubbewehrung aus Querkraft um die Mindestschubbewehrung. AUs diesem Grund wird diese nicht zusätzlich zu der Torsionsbewehrung ausgewiesen.
Das Programm unterscheidet dabei folgende Fälle:
Das Programm unterscheidet dabei folgende Fälle:
- erf. asw,Ved ist grösser als die Mindestschubbewehrung
summe asw = erf.asw,Ved + 2* erf.asb,Ted - erf. asw,Ved ist kleiner als die Mindestschubbewehrung
Das Programm berechnet das Maximum aus- Mindestschubbewehrung
- 2* erf.asb,Ted
 |  |  |
