Mit dem Programm können beliebige Profile aus Stahl definiert werden. Die Profile sind aus einzelnen miteinander verschweißten Blechen zusammengesetzt. Die Bleche werden durch ihren Anfangsknoten und Endknoten definiert. Das Programm berechnet auch Profile aus mehreren nicht zusammenhängenden Einzelteilen. Das Profil kann beliebig viele Zellen enthalten.

Unterstützte Normen

BetonStahl Name Land Aktuelle Norm
Beton DIN EN 1993-1-1 D Aktuell
Beton ÖNORM EN 1993-1-1 A Aktuell
Beton UNI EN 1993-1-1 I Aktuell
Beton DIN 18800-90 D
Beton DIN 18800-81 D

BetonAluminium Name Land Aktuelle Norm
Beton DIN EN 1999-1-1 D Aktuell
Beton ORM EN 1999-1-1 A Aktuell
Beton UNI EN 1999-1-1 I Aktuell

Das Programm verwendet unsere Programmoberfläche Baustatik mit allen entsprechenden Funktionen wie zum Beispiel den Möglichkeiten der graphischen oder tabellarischen Eingabe oder den vielfältigen Arten der Ausgabe.

Mehr zur Baustatik »

Es werden folgende Ergebnisse berechnet:
  • Gesamtfläche A, Profilgewicht und Oberfläche
  • Schwerpunktlage ys und zs
  • Trägheitsmomente Iy, Iz und Iyz
  • Hauptachsenneigung Alpha
  • Hauptachsenkoordinaten
  • Trägheitsmomente bezogen auf die Hauptachsen
  • Widerstandsmomente
  • Trägheitsradien
  • Torsionsträgheitsmoment
  • Schubmittelpunktslage
  • Wölbwiderstand
  • Statische Momente
  • Orientierung des Schubflusses
  • Wölbordinaten bezogen auf den Schubmittelpunkt
  • Querschnittstrecken ry und rz nach Petersen
  • Normalspannungen infolge Normalkraft N
  • Biegemomente My und Mz
  • Wölbbimoment Mw
  • Randnormalspannungen
  • Schubspannungen infolge Vy und Vz
  • Primäre Torsion Mtp
  • Sekundäre Torsion Mts
  • Vergleichsspannungen

Beispiele für den Ausdruck (PDF)

Beispiele für den Ausdruck (Word, DOCX)

Komplette Beschreibung »

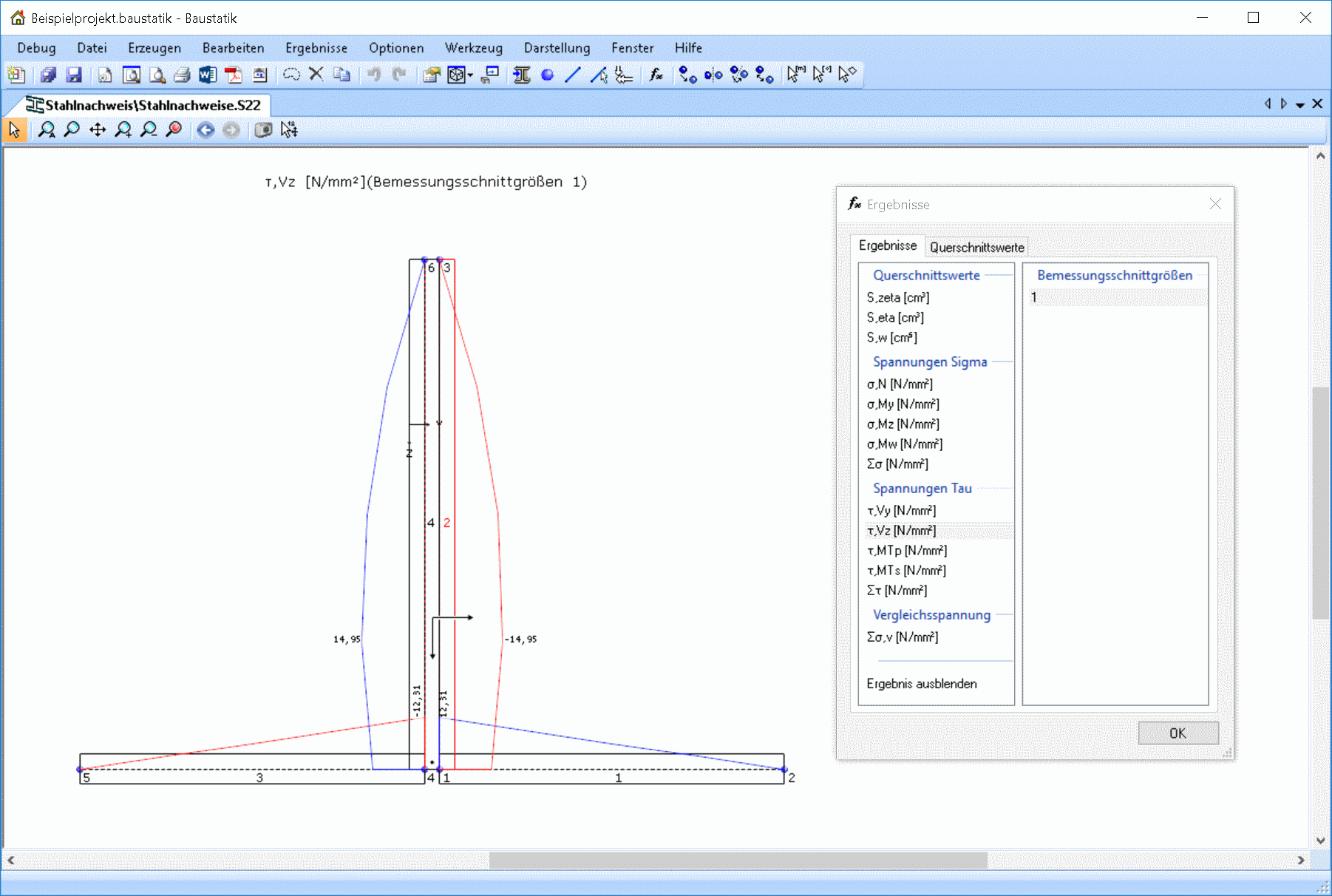

Spannungsnachweise Spannungsnachweise von Stahlquerschnitten
