Stützeneinspannung

Handelt es sich bei einem Lager um eine Stahlbetonstütze oder Stahlbetonwand, die Einspannmomente aufnehmen kann, so werden die Eigenschaften dieser Einspannung in der folgenden Tabelle angegeben. Auf diese Weise ist es möglich, eingeschossige Rahmentragwerke zu berechnen.
Die Angaben der Federsteifigkeiten der jeweiligen Stütze aus der vorherigen Tabelle beziehen sich immer auf das abgelegene Ende der Stütze.

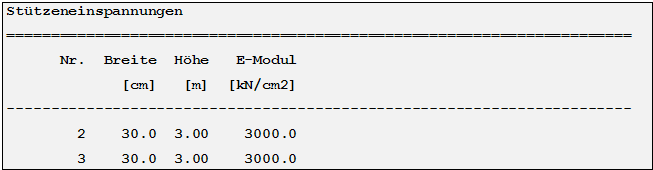

Stützeneinspannung

Nr.

Hier wird die Nummer des Lagers aus der vorherigen Tabelle angegeben.

Stützeneinspannung Breite [cm]

Die Stützenbreite ist die Breite der Stütze senkrecht zum Unterzug. (Y-Richtung im globalen Koordinatensystem)

Höhe [m]

Geben Sie hier die Höhe der Stütze an.

E-Modul [kN/cm2]

Geben Sie hier den E-Modul der Stütze an.
