Kastenförmiges Wandprofil

Kastenförmiges Wandprofil erzeugen

Hier können Hohlkastenförmige Wandprofile definiert werden.

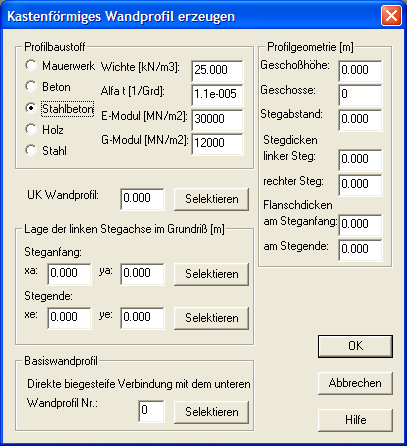

Kastenförmiges Wandprofil erzeugen

Profilbaustoff

Hier wählen Sie einen der angezeigten Wandprofilbaustoffe aus. Die Auswahl eines Wand Baustoffes führt zur automatischen Anzeige einiger Baustoffwerte, die dann bei Bedarf individuell verändert werden können.

Profilgeometrie [m]

Hier geben Sie nachfolgend genannte Wandprofilabmessungen an.

Geschoßhöhe [m]

Hier geben Sie die Geschoßhöhe als Summe der lichten Höhe und der halben unteren und oberen Deckenstärken an.

Geschoßanzahl

Hier geben Sie die Anzahl der Geschosse der aussteifenden Wand an.

Stegabstand

Hier geben Sie den Stegabstand als Abstand der Stegachsen des aussteifenden Wandprofils an

Stegdicke

Hier geben Sie die Stegdicken des linken und des rechten Steges des aussteifenden Wandprofils an.

Flanschdicken

Hier geben Sie die Flanschdicken am Steganfang und am Stegende des aussteifenden Wandprofils an.

UK Wandprofil

Hier geben Sie die z-Ordinate der Unterkante der aussteifenden Wand an oder Sie selektieren die UK Wandprofil.

Lage der Stegachse im Grundriss

Hier platzieren Sie das aussteifende Wandprofil im Gebäudegrundriß, indem Sie die Anfangs- und Endkoordinaten der Stegachse eingeben oder selektieren.

xa, ya

Hier geben Sie die Anfangskoordinaten der Stegachse an oder selektieren sie.

xe, ye

Hier geben Sie die Endkoordinaten der Stegachse an oder selektieren sie.

Basiswandprofil

Hier geben Sie die Nummer des aussteifenden Wandprofils unterhalb der aktuellen aussteifenden Wand an oder Sie selektieren das Wandprofil. Damit lässt sich eine optische Verknüpfung vertikal zusammenhängender Wandprofile für die Schnittgrößendarstellung ermöglichen.
