Ausgabewünsche

Ausgabewünsche erzeugen

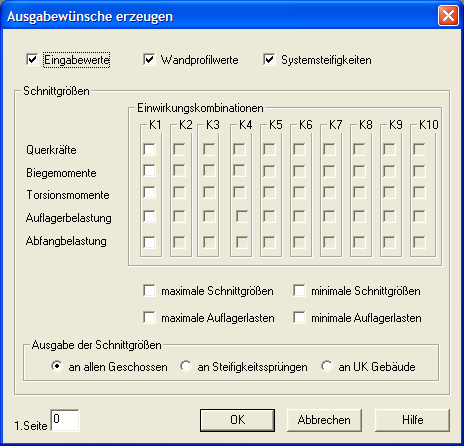

Mit diesem Dialog können Sie auswählen, welche Ergebnisse im textuellen Protokoll erscheinen sollen.
Ausgabewünsche erzeugen

Eingabewerte

Die Eingabewerte werden vor den Ergebnissen protokolliert.

Wandprofilwerte

Die Querschnittswerte der einzelnen aussteifenden Wandprofile können ausgegeben werden.

Systemsteifigkeiten

Die Biege- und Torsionssteifigkeiten und Schubmittelpunkte des Gesamtstabes können ausgegeben werden.

Querkräfte, Biegemomente, Torsionsmomente

Die Schnittgrößenverteilung auf die einzelnen Wandprofile kann nach Wunsch pro Geschoß und pro gewählter Einwirkungskombination ausgewiesen werden.

Auflagerbelastung

Die Belastung der Gründung durch die einzelnen Wandprofile kann nach Wunsch pro Einwirkungskombination ausgewiesen werden.

Abfangbelastung

Die Belastung anderer Konstruktionen durch oberhalb des Fundemantes endender Wandprofile kann nach Wunsch pro Einwirkungskombination ausgewiesen werden.

Ausgabe der Schnittgrößen

Hier können Sie einstellen, ob die Schnittgrößen an allen Geschossen, nur an den Grenzen der Steifigkeitsabschnitte oder nur an UK Gebäude ausgegeben werden sollen.

1. Seite

Mit dieser Nummer beginnt die Seitennummerierung des Ausdruckes. Wird hier kein Wert eingegeben, so unterbleibt die Nummerierung.
