StabbettungStabbettung

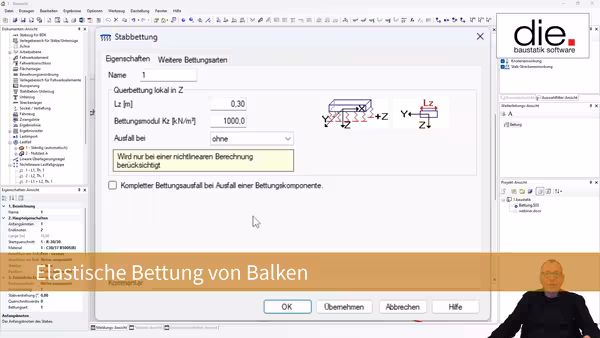

Jeder Stab kann in den folgenden Richtungen elastisch gebettet werden:
Längsbettung in lokaler X-Richtung
Querbettung in lokaler Y-Richtung
Querbettung in lokaler Z-Richtung
Drehbettung um die lokale X-Achse
Die Angabe der Bettung bezieht sich immer auf das lokale Koordinatensystem des Stabes.

Eigenschaften Weitere Bettungsarten

Name

Ein eindeutiger Bezeichner für dieses Objekt. Dabei handelt es sich um den Namen, unter dem das Objekt identifiziert wird. Objekte von unterschiedlichem Typ dürfen identische Namen haben.

Kommentar

Kommentar zu dieser Bettung.

Lz

Wirksame Stabbreite in lokaler Y-Richtung, an der die Bettung wirkt. Dieser Wert wird zur Berechnung der Bodenpressungen benötigt.
Lokal Z Lokal Z

Bettungsmodul Kz

Bettungsmodul in lokaler Z-Richtung. Diesen Wert können Sie normalerweise dem Bodengutachten entnehmen.

Ausfall der Bettung

Die Gründung eines Bauwerkes kann im Regelfall nur Druck aufnehmen. An Stellen, an denen das Fundament abhebt, wird es in seiner Bewegung durch die Gründung nicht behindert. Die Bettung wirkt somit nur in einer Richtung(Entgegen der Gründung). In diesem Fall müssten Sie die Bettung ausschließen.

Die Bettung wird in Richtung des lokalen Koordinatensystems definiert. Da es durchaus vorstellbar ist, dass der Stab um 180 Grad gedreht eingebaut werden soll, muss an dieser Stelle festgelegt werden, für welche lokale Richtung der Ausschluss gelten soll. Folgende Ausschlussmöglichkeiten können gewählt werden:
  • ohne Ausschluss
  • Ausschluss bei Bewegung in positiver Richtung des lokalen Koordinatensystem
  • Ausschluss bei Bewegung in negativer Richtung des lokalen Koordinatensystems
Der Ausschluss wird nur bei einer nichtlinearen Berechnung berücksichtigt. Wird die Berechnung linear durchgeführt, hat ein hier angegebener Ausschluss keine Auswirkung auf die Berechnung. Nähere Erläuterungen hierzu finden Sie in der Kurzübersicht des Bemessungskonzeptes.

Kompletter Bettungsausfall bei Ausfall einer BettungskomponenteKompletter Bettungsausfall bei Ausfall einer Bettungskomponente

Für einen Balken kann die Bettung in 4, voneinander unabhängigen, Richtungen angegeben werden. Auf diese Art kann die Bettung z.B. in lokaler Z-Richtung ausfallen, in den anderen Richtungen aber noch wirksam sein. Wenn Sie diesen Schalter betätigen, fallen die Bettungen in den anderen Richtungen automatisch mit aus, sobald nur eine einzige ausfällt.

Lx

Wirksamer Stabumfang
Lokal X Lokal X

Bettungsmodul Kx

Bettungsmodul in lokaler X-Richtung

Ausfall bei

Ausschluss der Bettung bei Zug/Druck in lokaler X-Richtung.
  • ohne Ausschluss
  • Ausschluss bei Bewegung in positiver Richtung des lokalen Koordinatensystem
  • Ausschluss bei Bewegung in negativer Richtung des lokalen Koordinatensystems

Ly

Wirksame Stabbreite in lokaler Z-Richtung, an der die Bettung wirkt. Dieser Wert wird zur Berechnung der Bodenpressungen benötigt.
Lokal Y Lokal Y

Bettungsmodul Ky

Bettungsmodul in lokaler Z-Richtung. Diesen Wert können Sie normalerweise dem Bodengutachten entnehmen.

Ausfall der Bettung

Die Gründung eines Bauwerkes kann im Regelfall nur Druck aufnehmen. An Stellen, an denen das Fundament abhebt, wird es in seiner Bewegung durch die Gründung nicht behindert. Die Bettung wirkt somit nur in einer Richtung(Entgegen der Gründung). In diesem Fall müssten Sie die Bettung ausschließen.

Die Bettung wird in Richtung des lokalen Koordinatensystems definiert. Da es durchaus vorstellbar ist, dass der Stab um 180 Grad gedreht eingebaut werden soll, muss an dieser Stelle festgelegt werden, für welche lokale Richtung der Ausschluss gelten soll. Folgende Ausschlussmöglichkeiten können gewählt werden:
  • ohne Ausschluss
  • Ausschluss bei Bewegung in positiver Richtung des lokalen Koordinatensystem
  • Ausschluss bei Bewegung in negativer Richtung des lokalen Koordinatensystems

Lxx

Wirksamer Stabumfang.
Lokal XX Lokal XX

Bettungsmodul Kxx

Bettungsmodul um die lokale X-Richtung.

Ausfall bei

Ausschluss der Bettung bei Positiver/Negativer Verdrehung um die lokale X-Richtung.

Ausfall der Bettung

Wenn die Drehbettung nur in einer Richtung wirken kann, müssen Sie die Bettung in der anderen Drehrichtung ausschließen.

  • ohne Ausschluss
  • Ausschluss bei Verdrehung in positiver Richtung des lokalen Koordinatensystem
  • Ausschluss bei Verdrehung in negativer Richtung des lokalen Koordinatensystems
Die positive Drehrichtung ist von Y nach Z.
