Modifikationsbeiwert kmod

Die zulässigen Spannungen Rk werden mit kmod multipliziert. Größere Werte von kmod führen zu größeren zulässigen Spannungen.

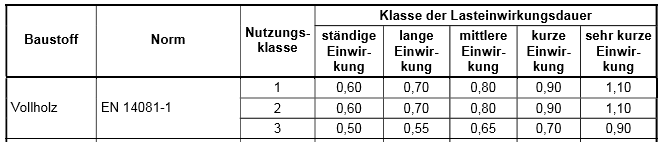

Tabelle der Modifikationsbeiwerte kmod

Nach EN 1995, Tabelle 3.1 listet für die verschiedenen Baustoffe den Modifikationsbeiwert kmod auf.
kmod ist von der Nutzungsklasse und der Lasteinwirkungsdauer abhängig.
kmod

  • NK, Nutzungsklasse

    Jedes Bauteil wird nach EN 1995 2.3.1.3 einer von 3 Nutzungsklassen zugeordnet.
    Dieser Parameter wird im Programm über die Materialeigenschaften festgelegt und ist während des Bemessungsvorganges konstant.
    Nutzungsklasse

  • kled, Klasse der Lasteinwirkungsdauer

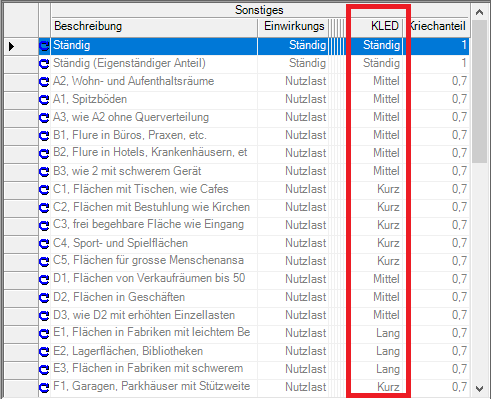

    Jede Lastart (z.B. ständige Lasten, Nutzlasten, Wind, Schnee, ...) hat eine durch EN 1995 festgelegte Lasteinwirkungsdauer. Dieser Parameter wird im Programm bei den Eigenschaften des Lastfalles festgelegt.
    Kled

    Besteht eine Bemessungslastkombination aus Einwirkungen, die zu verschiedenen Klassen der Lasteinwirkungsdauer gehören, dann ist nach EIN 1995 3.1.3 der Wert von kmod zu verwenden, der zu der Einwirkung mit der kürzesten Dauer gehört. z.B. ist für eine Kombination aus ständigen und kurzzeitigen Einwirkungen der Wert für kmod zu verwenden, der einer kurzzeitigen Einwirkungsdauer entspricht.
Da die zulässigen Spannungen von der Lasteinwirkungsdauer der beteiligten Einwirkungen abhängen, müssen bei der Bemessung alle möglichen Lastfallkombinationenuntersucht werden. Es genügt nicht, die Bemessung mit den extremalen Schnittgrößen durchzuführen, da diese unter Umständen nicht das extremale Spannungsverhältnis ergeben.
Um alle möglichen Kombinationen zu ermitteln, erzeugt das Programm intern aus einer Überlagerungsregeln mehrere, von einander unabhängige, Überlagerungsregeln.
Diese "internen" Überlagerungsregeln werden unabhängig voneinander bemessen. Das Programm liefert aus diesen Einzelberechnungen das Maximum des Spannungsverhältnisses.
Diese "internen" Überlagerungsregeln enthalten jeweils nur diejenigen Lastfälle, aus der sich die Lasteinwirkungsdauer ergibt, sowie alle weiteren Lastfälle mit einer längeren Nutzungsdauer.
KledEnthalten Lastarten
ständigständig
langständig + lang
mittelständig + lang + mittel
kurzständig + lang + mittel + kurz
sehr kurzständig + lang + mittel + kurz + sehr kurz
