Bemessungsparameter EN 1995-1-1
Allgemeines
Eigengewicht automatisch berücksichtigen
Legt fest, ob das Eigengewicht des Trägers automatisch berücksichtigt werden soll.
Material
Legt das Material des Durchlaufträgers fest.
Ntel
Legt die Anzahl an Ntels-Punkten fest, die pro [m] mindestens berechnet werden sollen. [1/m]
An diesen Stellen werden die Ergebnisse grafisch dargestellt. Zusätzlich werden die Ergebnisse an allen relevanten Punkten des Trägers berechnet. Dies sind z.B.:
An diesen Stellen werden die Ergebnisse grafisch dargestellt. Zusätzlich werden die Ergebnisse an allen relevanten Punkten des Trägers berechnet. Dies sind z.B.:
- Stellen mit min/max-Werten, (Momente, Durchbiegungen, etc.)
- Angriffspunkte von Einzellasten
- Bemessungspunkte an Auflagerkanten (wenn erforderlich)
- Querkraftbemessungspunkte in einem Abstand vom Auflager
- ...
Bemessung
Höhe bei der Bemessung verändern
Wird eine Bemessung durchgeführt, steuern Sie hier, ob die Höhe oder die Breite des Trägers verändert werden soll.
Delta
Wird eine Bemessung durchgeführt, so wird der Querschnitt schrittweise um diesen Wert erhöht. [cm]
kh nach 3.3 manuell setzen
Hier können sie den Beiwert kh nach 3.3 manuell setzen.
Spannungen
Hier können Sie einem Faktor eingeben, um den die zulässigen Normalspannungen verändert werden können.
Beispiele:
Beispiele:
| Keine Veränderung | 00.00 |
| Abminderung um 30 % | -30.00 |
| Erhöhung um 30 % | +30.00 |
Kippen und Knicken

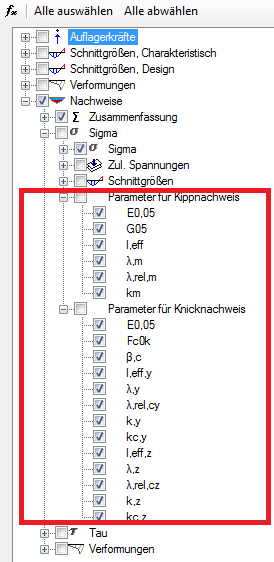

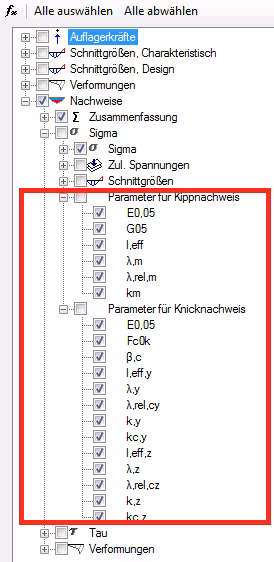

Diese Nachweise werden nach Anschnitt 6.3 "Stabilität von Bauteilen" geführt. Die Kippbeiwerte und Knickbeiwerte sowie alle weiteren Faktoren für diese Nachweise können in der Grafik unter den Punkten
dargestellt werden.
- Nachweise.Sigma."Parameter für Kippnachweis"
- Nachweise.Sigma."Parameter für Knicknachweis"
dargestellt werden.
Kippnachweis
Hier legen Sie fest, ob ein Kippnachweis durchgeführt werden soll.
Abstand der Aussteifungen festlegen
Ist der Träger in horizontaler Richtung zusätzlich zu den definierten Auflagern gehalten, können Sie dies hier festlegen.
Diese Festlegung gilt sowohl für den Kipp- als auch für den Knicknachweis.
Diese Festlegung gilt sowohl für den Kipp- als auch für den Knicknachweis.
Abstand
Geben Sie hier den Abstand der alternativen Aussteifungen an.[m]
Knicknachweis
Hier legen Sie fest, ob ein Knicknachweis durchgeführt werden soll.
Diese Berechnung wird nur bei Trägern mit Doppelbiegung durchgeführt.
Diese Berechnung wird nur bei Trägern mit Doppelbiegung durchgeführt.
Querkraft
Abminderung bei direkter Lagerung
Bei Biegeträgern mit Auflagerung am unteren Trägerrand und Lastangriff am oberen Trägerrand darf der Nachweis der Schubspannungen mit der maßgebenden Querkraft geführt werden. Als maßgebend darf die Querkraft im Abstand h (h= Trägerhöhe über Auflagermitte) vom Auflagerrand angenommen werden.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
Abminderung der Einzellasten

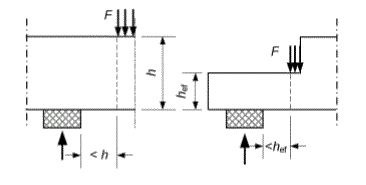

Bei Auflagern darf der Anteil an der gesamten Querkraft einer Einzellast F, die auf der Oberseite des Biegestabes innerhalb eines Abstandes h oder hef vom Auflagerrand wirkt, unberücksichtigt bleiben.
Hier stellen Sie ein, ob diese Abminderung durchgeführt werden soll.
kcr nach 6.1.7. manuell setzen
Hier können sie den Beiwert kcr nach 6.1.7. manuell setzen.
Verformungsnachweise
Hier stellen Sie ein, für welche Bemessungssituationen die Verformungsnachweise durchgeführt werden soll.
w,inst
Die Durchbiegungen w,inst werden wie folgt berechnet:
w,net,fin
Die Durchbiegungen w,net,fin werden wie folgt berechnet:
w,fin
Die Durchbiegungen w,fin werden wie folgt berechnet:
In den folgenden Felder geben Sie die zulässigen Werte für die Verformungen ein. Die Werte für einen Kragarm sind halb so groß.
System
Hier stellen Sie ein, ob ein einzelner Balken oder eine Holzbalkendecke berechnet werden soll. Bei einer Holzbalkendecke wird der hier eingegebene Balkenabstand bei der Berechnung berücksichtigt.
Schnee in einem Lastfall berücksichtigen
Hier legen Sie fest, ob Schneeeinwirkungen in einem Lastfall oder feldweise angeordnet werden sollen.
Brandnachweis nach 4.2.2
Hier stellen Sie ein, ob und wie ein Brandnachweis nach 4.2.2 geführt werden soll.
Aus der gewünschten Feuerwiderstandsklasse und der (wahlweise) angeordneten Brandschutzbekleidung ergibt sich nach 4.1 die idelle Abbrandtiefe
Der Brandangriff kann für jede Seite getrennt eingestellt werden. Daraus berechnen sich abgeminderten Querschnittsabmessungen.
Aus den Bemessungsschnittgrößen und den abgeminderten Querschnittswerten ergeben sich die vorhandenen Spannungen. Diese werden den zulässigen Spannungen gegenübergestellt.
Dabei wird der Beiwert kh berücksichtigt. Ebenso wird auf Wunsch der Kipp- und Knicknachweis mit den reduzierten Querschnitten geführt.
Die zulässige Spannung ergibt sich zu:
Dabei ist:
Der Brandangriff kann für jede Seite getrennt eingestellt werden. Daraus berechnen sich abgeminderten Querschnittsabmessungen.
Aus den Bemessungsschnittgrößen und den abgeminderten Querschnittswerten ergeben sich die vorhandenen Spannungen. Diese werden den zulässigen Spannungen gegenübergestellt.
Dabei wird der Beiwert kh berücksichtigt. Ebenso wird auf Wunsch der Kipp- und Knicknachweis mit den reduzierten Querschnitten geführt.
Die zulässige Spannung ergibt sich zu:
Dabei ist:
Feuerwiderstandklasse
Die gewünschte Feuerwiderstandsklasse
oben, unten, links, rechts
Stellen Sie hier ein, welche Seiten des Querschnitts dem Feuer ausgesetzt sind.
Versagenszeit der Brandschutzbekleidung
Wird eine Brandschutzbekleidung angeordnet, so kann hier die Versangenszeit eingegeben werden.
Beiwert K,0
Beiwert K,0 zur Berechnung von d,ef.
